Etude spécifique de dimensionnement avec prise en compte des caractéristiques géotechniques du sol

L’étude spécifique de dimensionnement réalisée par notre bureau d’étude interne à partir des caractéristiques géotechniques du sol, va permettre de confronter l’optimum technique avec l’optimum économique pour vous proposer la solution la plus adaptée à votre projet.

Implantation des hauts de pentes

Il est nécessaire de mettre en place un profilé métallique pour la localisation précise des hauts de pente.

Dallage armé

La mise en place d’un revêtement adhérent (résine ou carrelage collé) impose la réalisation d’un dallage armé.

Entretien / Maintenance Annexe E du DTU 13.3

Un dallage est un ouvrage soumis à la fatigue et à l’usure. Il doit faire l’objet de la part du maître d’ouvrage d’une maintenance régulière. Les principales opérations de maintenance sont décrites dans l’Annexe E du DTU 13.3.

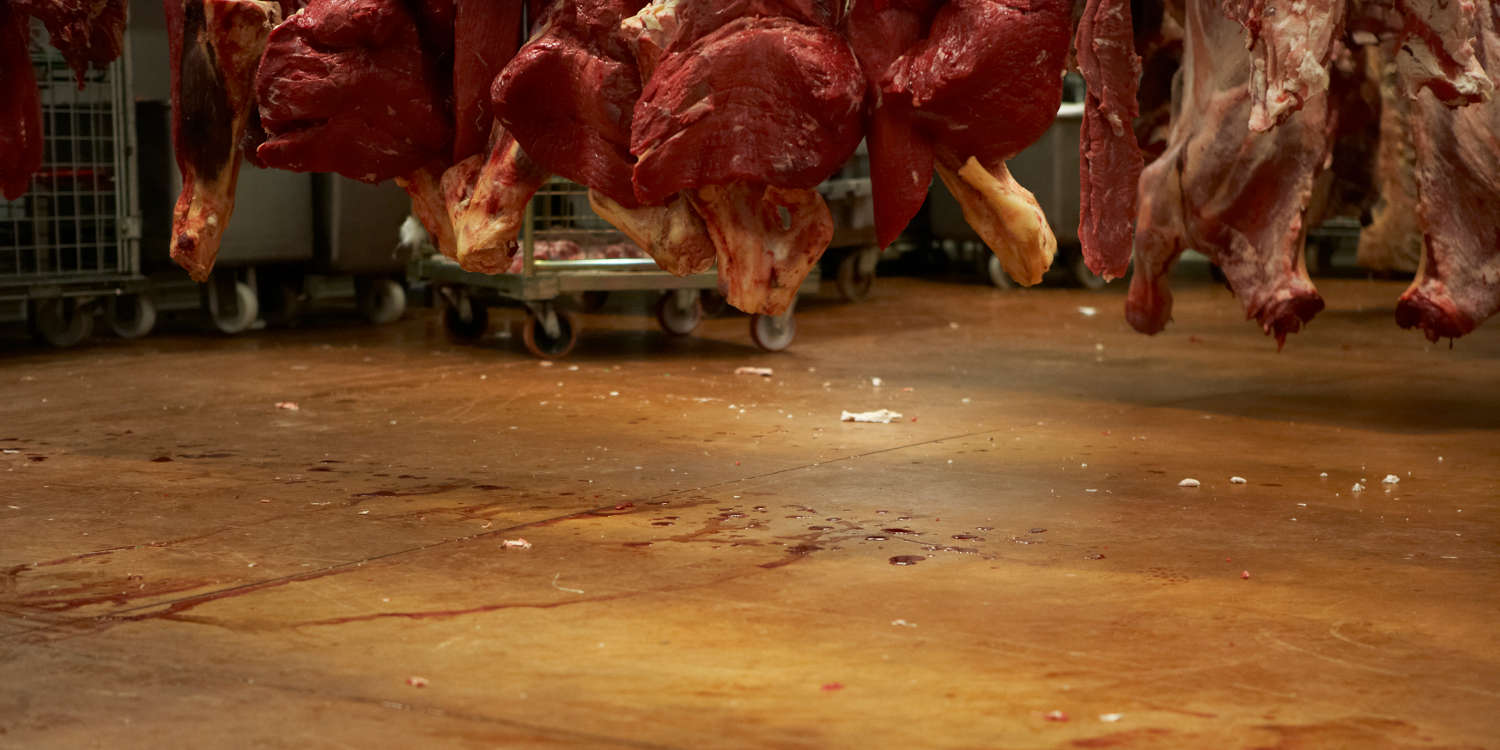

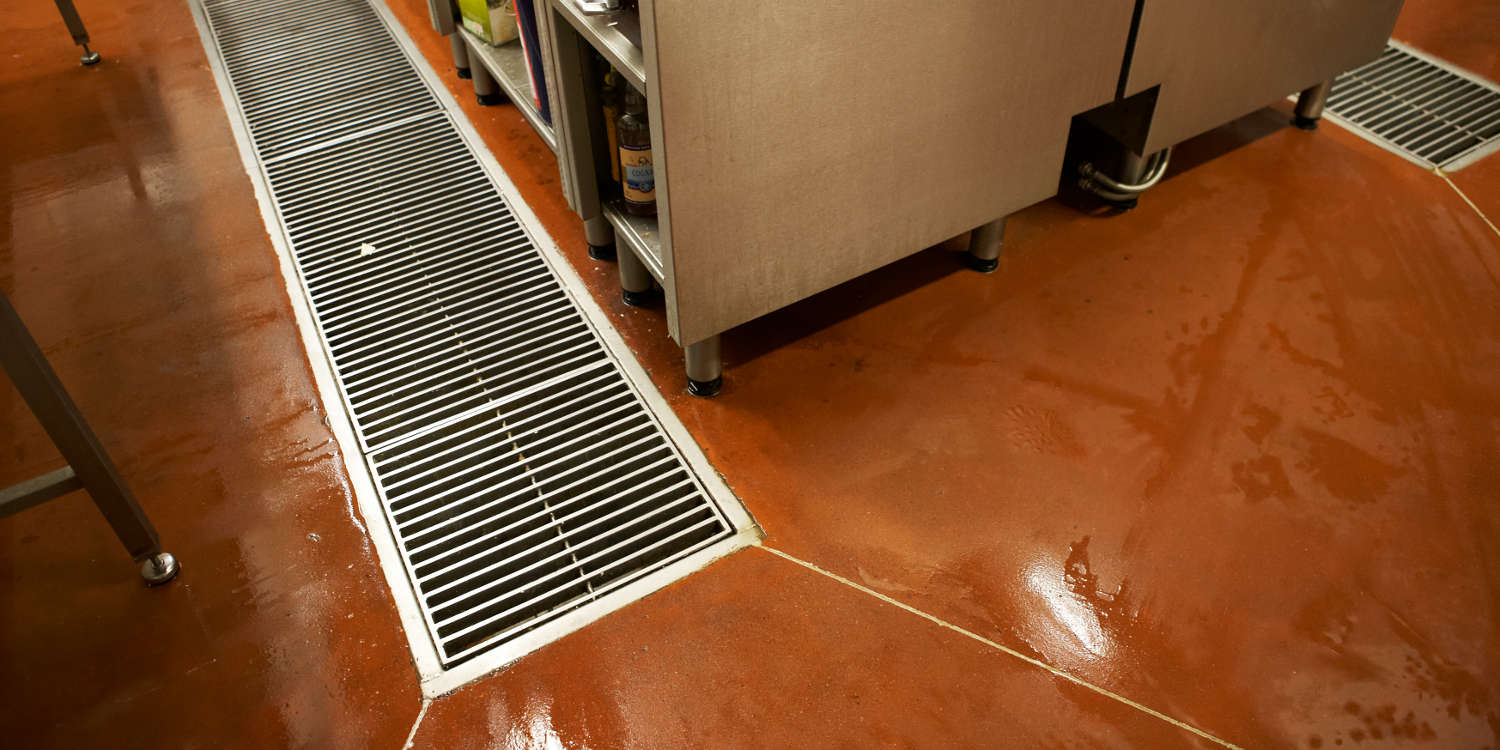

Hygiène

L’hygiène, pour une industrie agroalimentaire, est primordiale. Le sol du bâtiment est directement visé par cette contrainte. Dans cette optique, il est obligatoire d’avoir un nombre limité de joints sciés pour éviter la prolifération de germes, d’interdire l’eau stagnante et favoriser l’absence de poussières.

Résistance aux agressions chimiques

Le dallage doit pouvoir résister aux substances chimiques et aux sous-produits alimentaires avec lesquels il est en contact.

Sécurité

La sécurité dans le secteur agroalimentaire concerne à la fois les produits (hygiène) mais également le personnel avec des dallages devant être non glissants (antidérapant).

Charges de chantier

La pose d’un process complexe, peut conduire à faire circuler sur le dallage qui vient d’être réalisé, des charges de chantier supérieures aux charges d’exploitation prévues (type nacelle, poids lourds, grue de levage). De cette mise en charge inadaptée et prématurée peuvent résulter des désordres irrémédiables.

Critères de tassements admissibles

Quelles sont les déformations absolues et différentielles  acceptables par le process afin d’assurer son fonctionnement ?

Études géotechniques

Pour un dimensionnement conforme, il est indispensable de connaître : la faisabilité d’un dallage sur terre-plein, les aléas géotechniques, l’évaluation des tassements, la nécessité d’une amélioration de sol, la conception de la plateforme et la coupe de sol.

Revêtement de sol

Plusieurs choix vont déterminer le type de dallage à réaliser : Quel type de revêtement sera mis en place sur le dallage? Une finition lissée avec une couche d’usure ou une finition lissée permettant l’application d’une résine? La réalisation de joints de sciage est-elle  compatible avec l’exploitation ?

Risque sismique

Appliquée obligatoirement à partir du 1er janvier 2014, la nouvelle réglementation parasismique Eurocode 8 va impacter la conception de la super structure et du dallage. Selon l’implantation de votre projet, le type de sol, la catégorie d’importance du bâtiment, les exigences sont (seront) différentes. Votre projet est-il concerné ?

Type d’agression chimique

Le béton seul ne résiste pas aux substances acides. Est-ce que les propriétés physico-chimiques des produits utilisés nécessitent la protection du béton par un revêtement spécifique ?

Annexe B du DTU 13.3 à remplir

Le DTU 13.3 et son Annexe B définissent des caractéristiques à prendre par défaut pour dimensionner  un dallage. L’Annexe B est le support à la réflexion concernant les contraintes d’exploitation.

Télécharger l’Annexe B du DTU 13.3

Carnet de détails

Les plans de détails permettront de caractériser, de localiser et de traiter des points singuliers.

Contraintes liées au process

Le Maître d’Ouvrage doit préciser si des exigences particulières sont nécessaires pour la mise en place de son process : tolérances de planéité, de déformation et d’épaisseur de dallage pour la fixation par chevillage du process.

Missions Géotechniques

Réalisée en phase d’avant-projet, la mission d’ingénierie géotechnique G2 AVP permet la prise de connaissance des risques géotechniques majeurs lors de l’étude. Elle doit être suivie d’une mission géotechnique de projet G2 PRO pour définir la conception de l’ouvrage. Les ouvrages complexes de fondation, et par principe tous les renforcements de sol, nécessiteront quant à eux une mission de suivi G4.

Plan de cloisons et circulations

Un plan précis des cloisons doit être fourni pour une implantation rigoureuse des hauts de pente afin d’éviter toute rétention d’eau.

Qualifications 2153

La complexité de certains ouvrages nécessite le soutien et les conseils d’une entreprise qualifiée pour élaborer les caractéristiques du dallage. Les critères d’obtention de la qualification 2153 permettent de s’assurer de ces compétences.

Télécharger le descriptif du champ d’application des qualifications

T° d’exploitation

Le gradient thermique entre la réalisation et l’utilisation est un des facteurs à prendre en compte lors de la conception. Les températures ambiantes ainsi que leurs écarts doivent être définis, (étuves, tunnel de décongélation, fours,…)

• DTU 21 : Exécution des ouvrages en béton

• DTU 52.2 : Carrelages collés

• DTU 54.1 : Revêtements de sol coulés à base de résine de synthèse

• NF P 11-213 (DTU 13.3) : Conception, calculs et exécution
  • Partie 1 : cahier des clauses techniques des dallages à usage industriel ou assimilés
  • Partie 2 : cahier des clauses techniques des dallages à usage autre qu’industriel ou assimilés
  • Partie 3 : cahier des clauses techniques des dallages de maisons individuelles
  • Partie 4 : cahier des clauses spéciales

• NF P 94-500 : Missions d’ingénierie géotechnique

Etude spécifique de dimensionnement avec prise en compte des caractéristiques géotechniques du sol

L’étude spécifique de dimensionnement réalisée par notre bureau d’étude interne à partir des caractéristiques géotechniques du sol, va permettre de confronter l’optimum technique avec l’optimum économique pour vous proposer la solution la plus adaptée à votre projet.

Dallage armé

La mise en place d’un revêtement adhérent (résine ou carrelage collé) impose la réalisation d’un dallage armé.

Entretien / Maintenance Annexe E du DTU 13.3

Un dallage est un ouvrage soumis à la fatigue et à l’usure. Il doit faire l’objet de la part du maître d’ouvrage d’une maintenance régulière. Les principales opérations de maintenance sont décrites dans l’Annexe E du DTU 13.3.

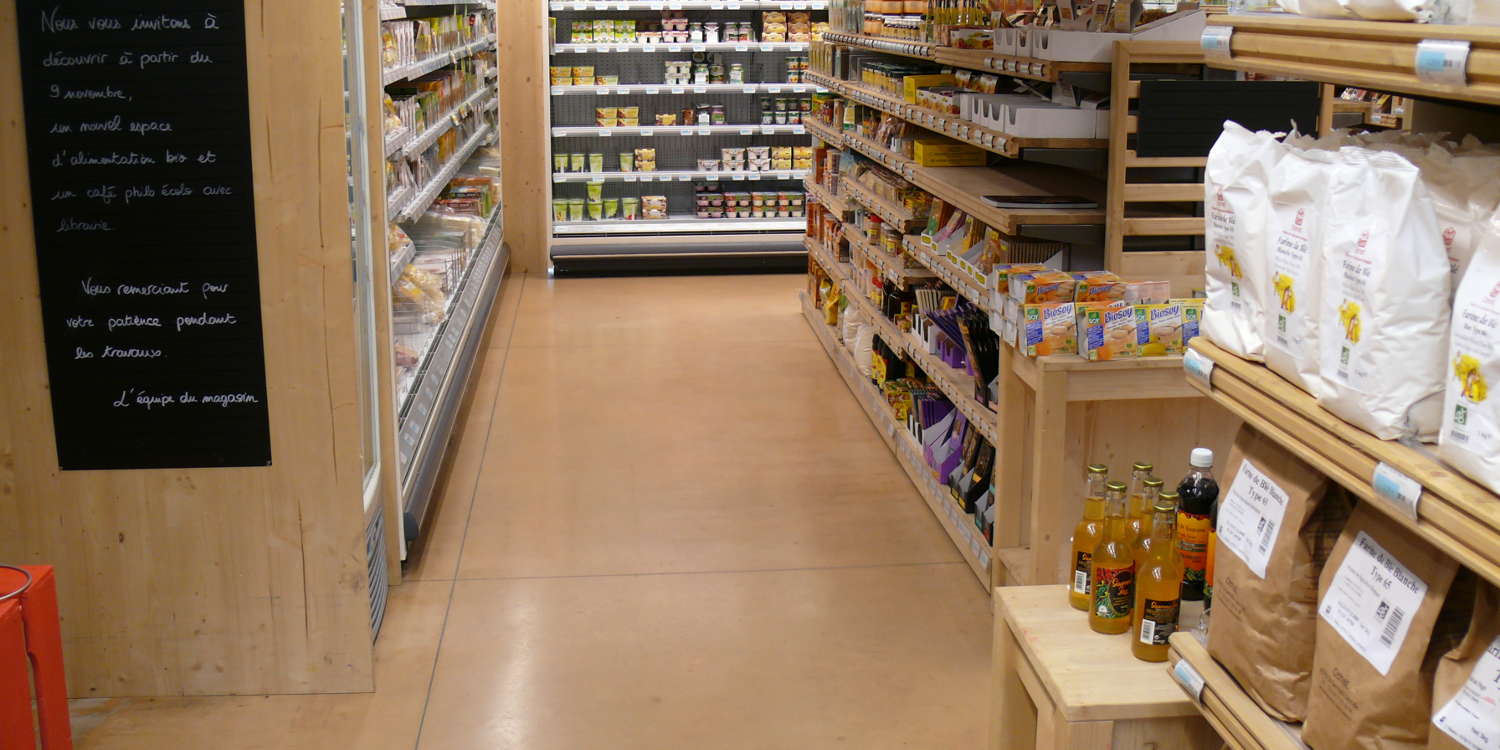

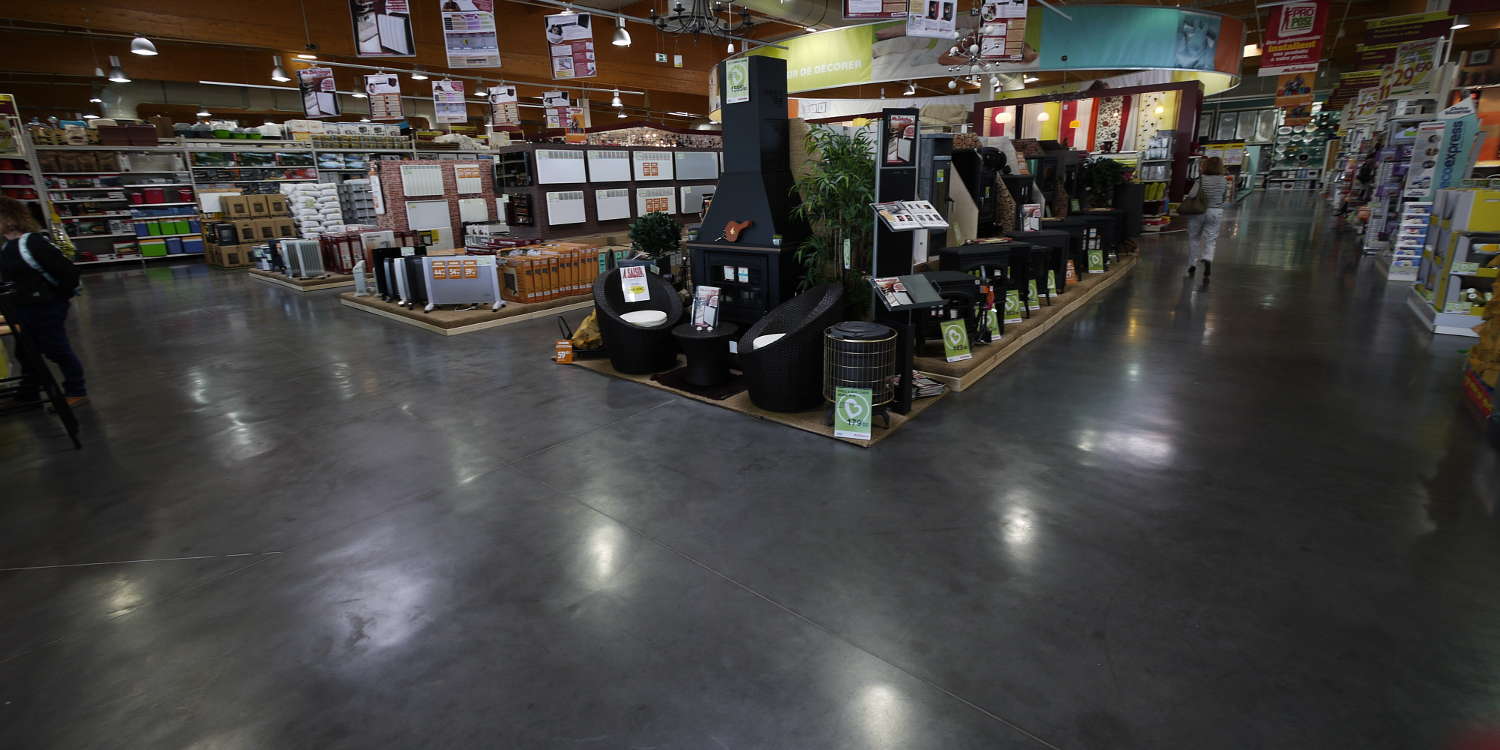

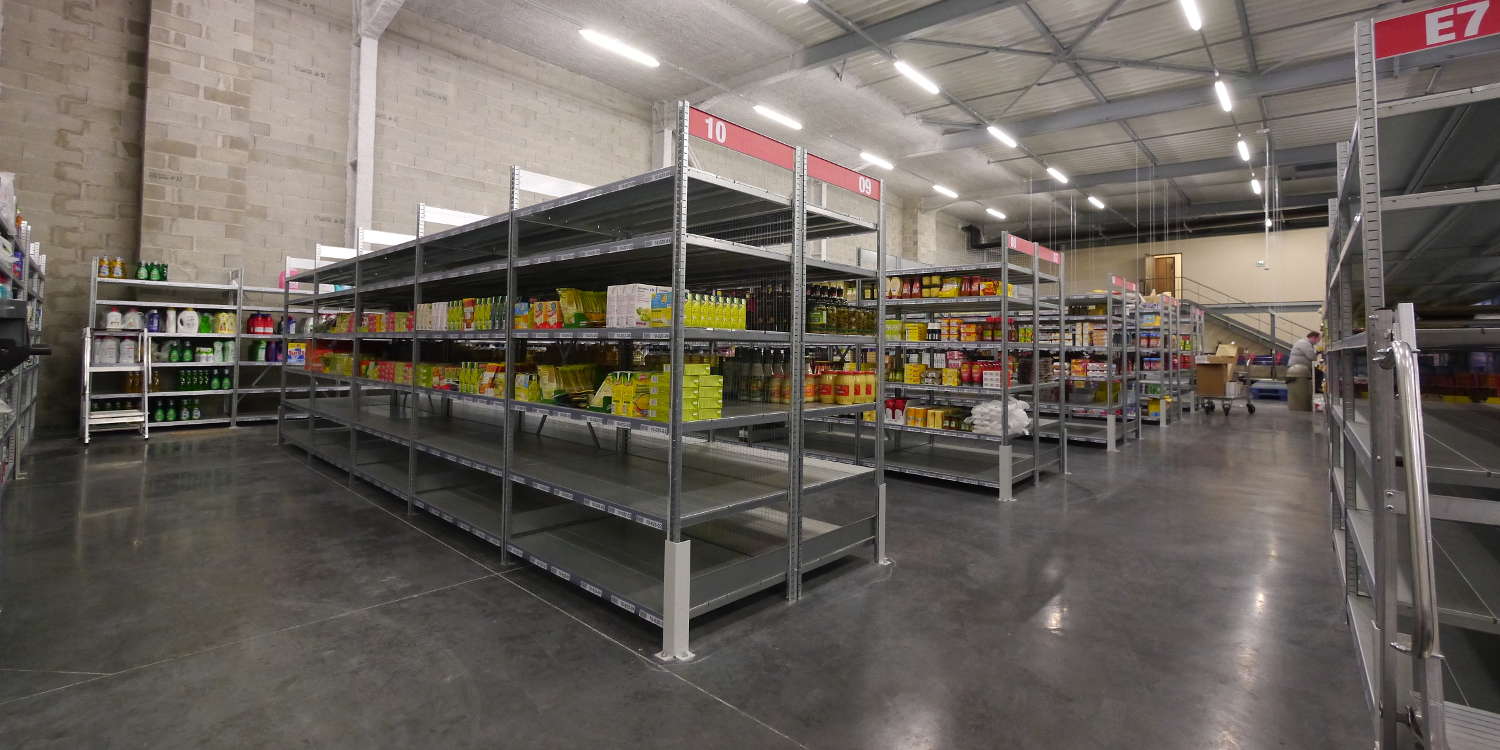

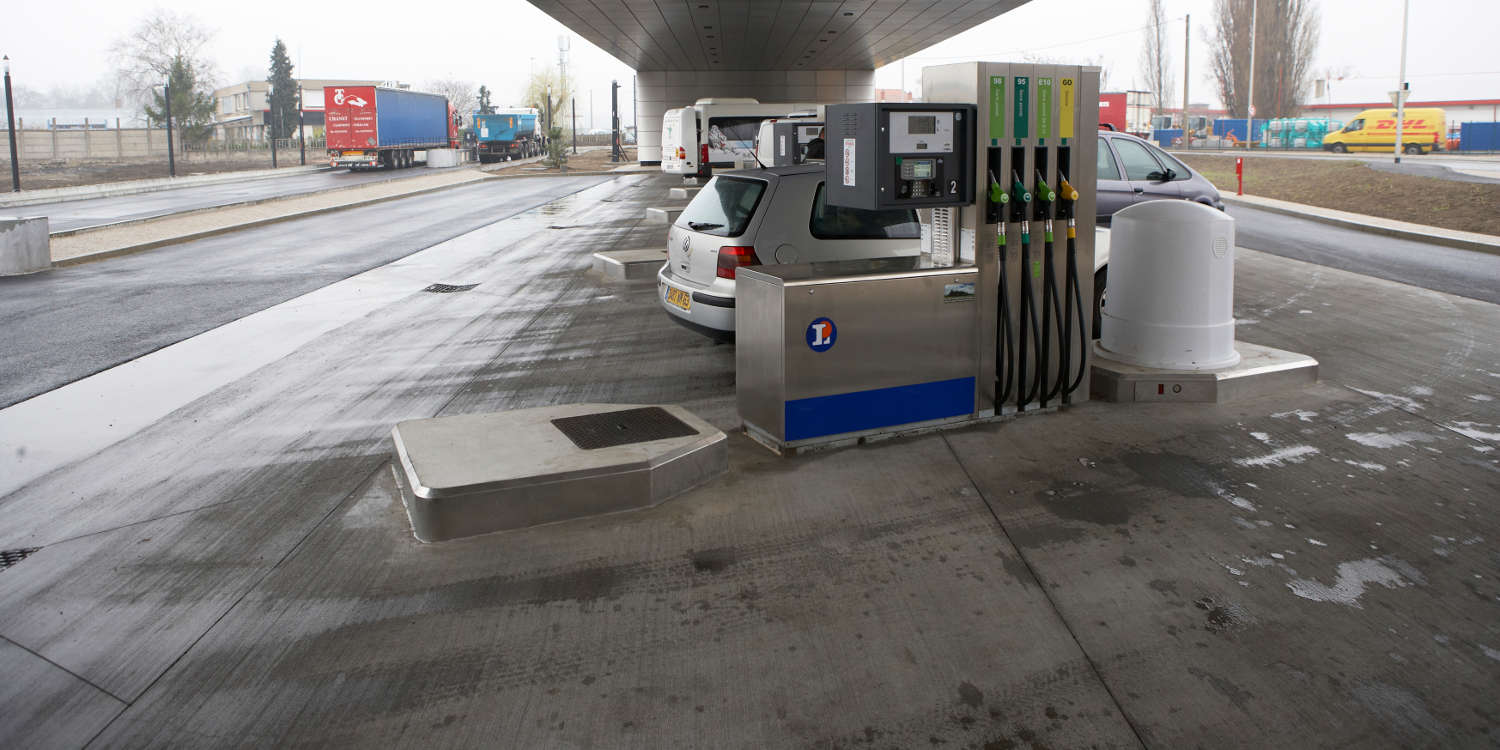

Esthétique

Outre le fait qu’un dallage doit être adapté à l’activité du bâtiment, il contribue à l’esthétique et au visuel de l’enceinte commerciale puisqu’il est directement au contact des clients qu’il soit ou non support d’un revêtement.

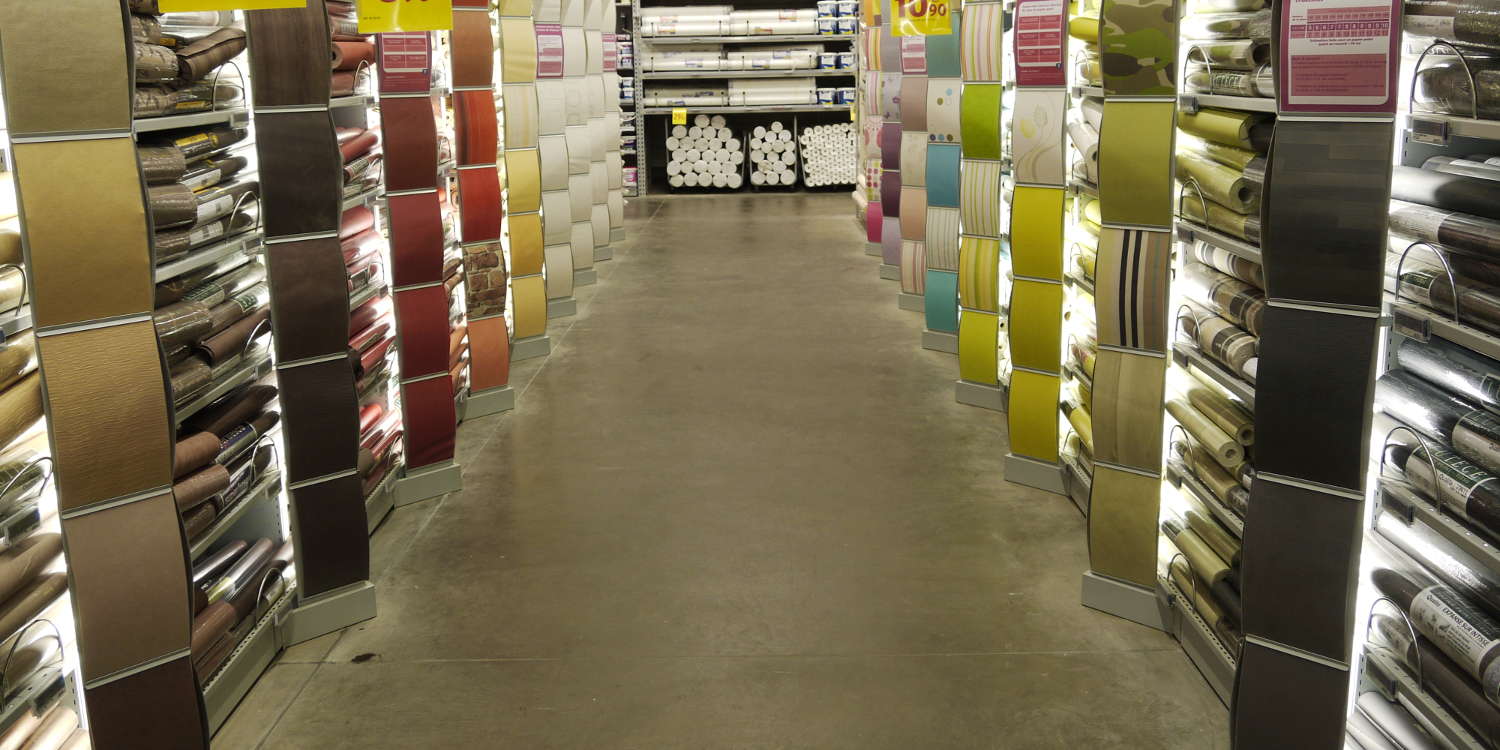

Résistance à l’usure

Le dallage d’une surface commerciale (surface de vente, réserves,..) est soumis à une circulation intense (piétonne avec chariots, transpalettes,…). Il doit être conçu et étudié afin de répondre au mieux à cette problématique de résistance à l’usure.

Charges de chantier

L’installation de rayonnages dans les réserves ou la pose du réseau de sprinkler peut conduire à faire circuler sur le dallage qui vient d’être réalisé, des charges de chantier supérieures aux charges d’exploitation prévues (type nacelle, poids lourds, grue de levage). De cette mise en charge inadaptée et prématurée peuvent résulter des désordres irrémédiables.

Critères de tassements admissibles

Quelles sont les déformations absolues et différentielles  acceptables par le système de rayonnage afin d’assurer son fonctionnement ?

Études géotechniques

Pour un dimensionnement conforme, il est indispensable de connaître : la faisabilité d’un dallage sur terre-plein, les aléas géotechniques, l’évaluation des tassements, la nécessité d’une amélioration de sol, la conception de la plateforme et la coupe de sol.

Risque sismique

Appliquée obligatoirement à partir du 1er janvier 2014, la nouvelle réglementation parasismique Eurocode 8 va impacter la conception de la super structure et du dallage. Selon l’implantation de votre projet, le type de sol, la catégorie d’importance du bâtiment, les exigences sont (seront) différentes. Votre projet est-il concerné?

Type de trafic

Quel est le type de chariot : Transpalette, gerbeur, frontal?

Annexe B du DTU 13.3 à remplir

Le DTU 13.3 et son Annexe B définissent des caractéristiques à prendre par défaut pour dimensionner  un dallage. L’Annexe B est le support à la réflexion concernant les contraintes d’exploitation.

Télécharger l’Annexe B du DTU 13.3

Carnet de détails

Les plans de détails permettront de caractériser, de localiser et de traiter des points singuliers.

 Missions Géotechniques

Réalisée en phase d’avant-projet, la mission d’ingénierie géotechnique G2 AVP permet la prise de connaissance des risques géotechniques majeurs lors de l’étude. Elle doit être suivie d’une mission géotechnique de projet G2 pour définir la conception de l’ouvrage. Les ouvrages complexes de fondation, et par principe tous les renforcements de sol, nécessiteront quant à eux une mission de suivi G4.

Qualifications 2153

La complexité de certains ouvrages nécessite le soutien et les conseils d’une entreprise qualifiée pour élaborer les caractéristiques du dallage. Les critères d’obtention de la qualification 2153 permettent de s’assurer de ces compétences.

Télécharger le descriptif du champ d’application des qualifications

• DTU 21 : Exécution des ouvrages en béton

• NF P 11-213 (DTU 13.3) : Conception, calculs et exécution
  • Partie 1 : cahier des clauses techniques des dallages à usage industriel ou assimilés
  • Partie 2 : cahier des clauses techniques des dallages à usage autre qu’industriel ou assimilés
  • Partie 3 : cahier des clauses techniques des dallages de maisons individuelles
  • Partie 4 : cahier des clauses spéciales

• NF P 94-500 : Missions d’ingénierie géotechnique

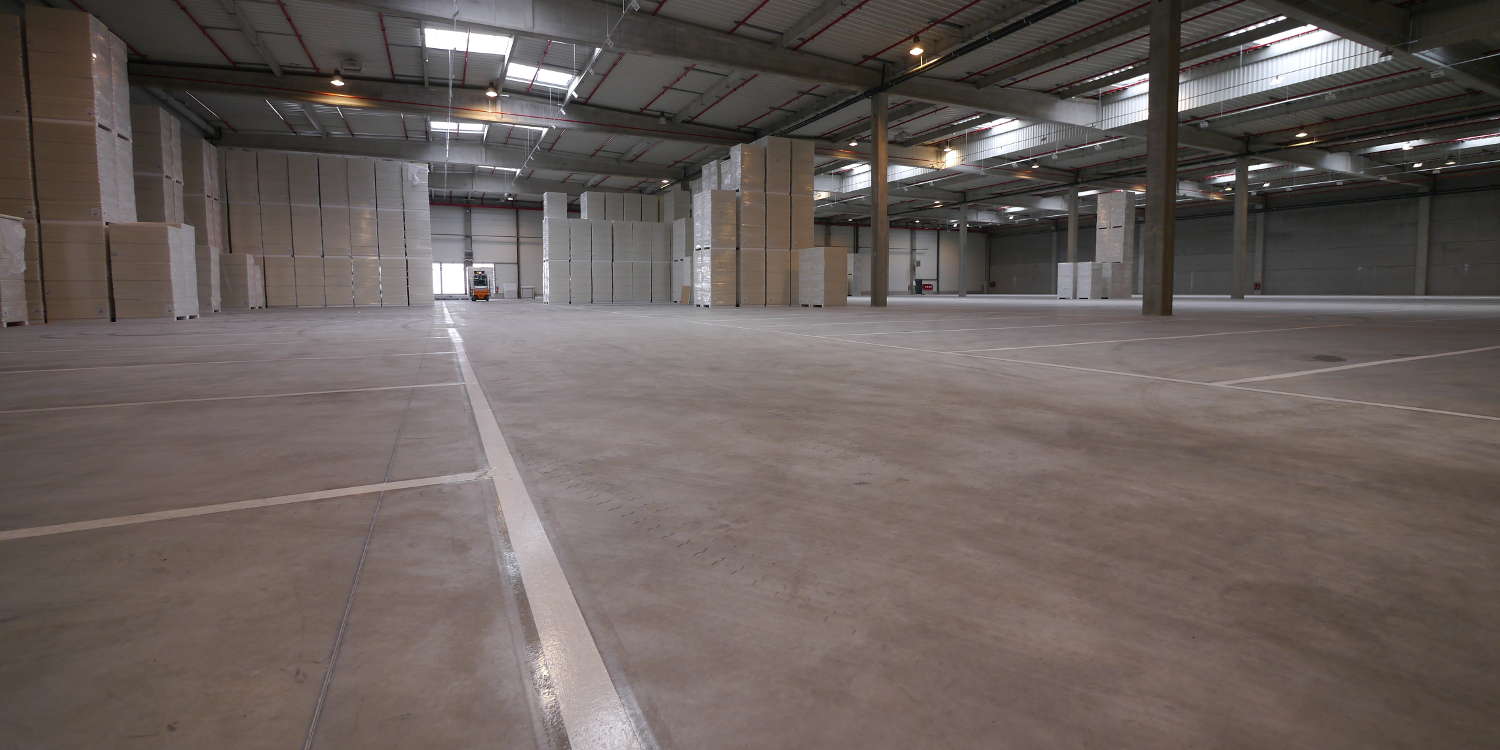

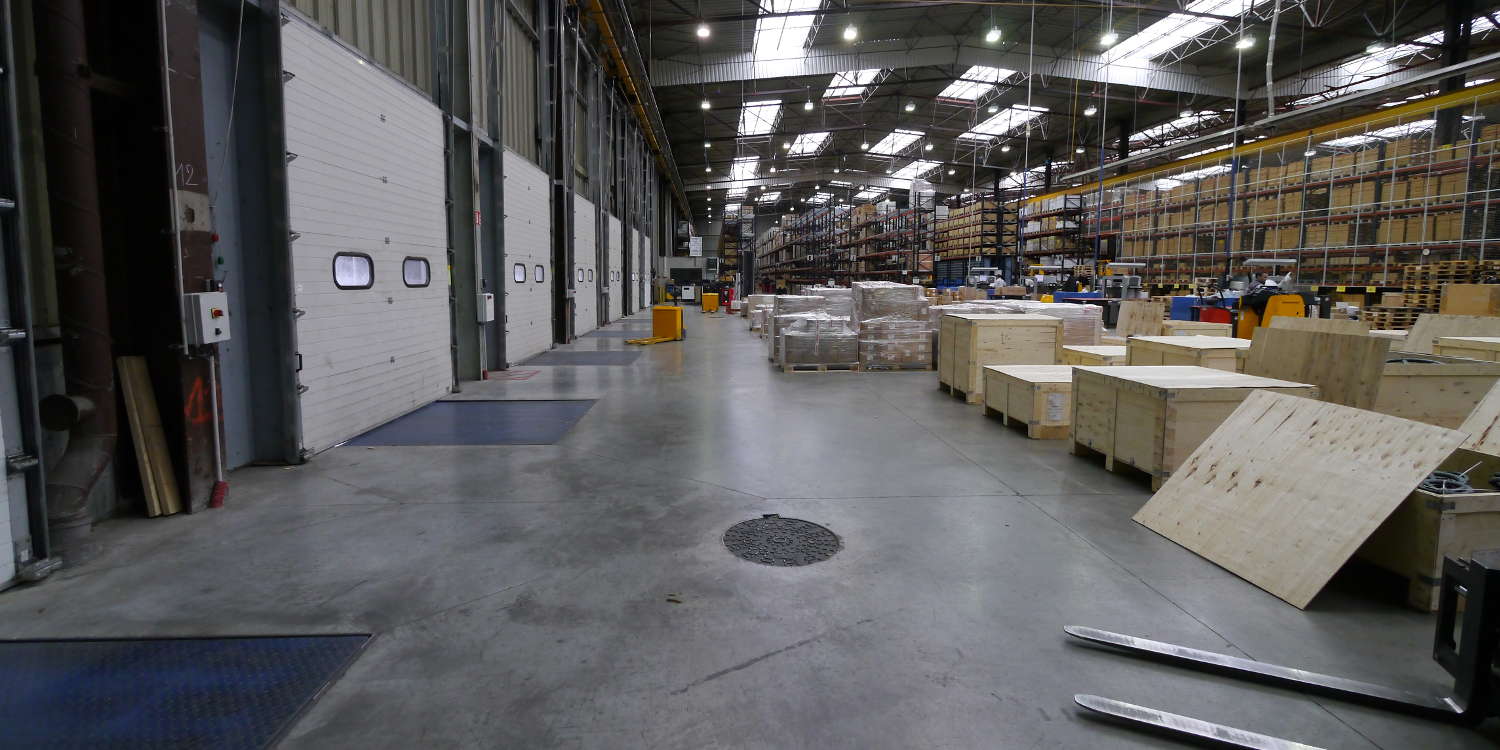

Etude spécifique de dimensionnement avec prise en compte des caractéristiques géotechniques du sol

L’étude spécifique de dimensionnement réalisée par notre bureau d’étude interne à partir des caractéristiques géotechniques du sol, va permettre de confronter l’optimum technique avec l’optimum économique pour vous proposer la solution la plus adaptée à votre projet.

Amélioration de sols, calepinage de joints, calepinage des racks…

L’ensemble des options techniques sera reporté sur le dossier d’exécution pour validation par le contrôleur technique. Ce dossier permettra également de définir les conditions d’exploitation des dallages.

Rectification des allées de circulation

Pour les stockages de grande hauteur, la rectification des allées de circulation permettra la circulation à vitesse maxi des chariots élévateurs, de réduire leur coût de maintenance et assurera l’optimisation économique du process de stockage. La société Alphaplan, dont nous sommes les représentants en France, peut réaliser ces prestations.

Entretien / Maintenance Annexe E du DTU 13.3

Un dallage est un ouvrage soumis à la fatigue et à l’usure. Il doit faire l’objet de la part du maître d’ouvrage d’une maintenance régulière. Les principales opérations de maintenance sont décrites dans l’Annexe E du DTU 13.3.

Planéité

Le coût «Palettes» est directement lié à la fonctionnalité du système de stockage. La planéité du sol doit permettre l’utilisation des chariots de manutention aux vitesses de déplacement maximum tout en limitant les coûts de leur maintenance.

Résistance à l’usure

La résistance à l’usure est  la clé de voûte de la durabilité d’un dallage. Des solutions existent pour chaque utilisation (trafic intense, ripage, racleurs, machines sur cousins d’air, …)

Résistance mécanique

Le dallage doit être considéré comme un outil de production. Son adéquation  avec la durée de vie du bâtiment dépend de sa conception initiale et notamment de la définition précise et exhaustive des charges d’exploitation. Le dimensionnement permettra de déterminer la conception du dallage en fonction de ces éléments et de l’étude géotechnique.

Sécurité

De nombreux critères sont à prendre en compte pour veiller à la sécurité des biens et des personnes : la glissance, la planéité, la dissipation électrique et la réflexion lumineuse, entre autres, vont apporter confort et sécurité aux utilisateurs. Un dallage bien étudié permettra également de limiter les risques de troubles musculo- squelettiques.

Chambre froide

Quelles dispositions ont été envisagées afin de s’assurer du maintien hors gel du sol sous-jacent ? Est-ce que l’isolant est adapté aux charges d’exploitation du dallage?

Charges de chantier

La pose du réseau de sprinkler, d’équipements électriques ou d’évaporateurs dans une chambre froide peut conduire à faire circuler sur le dallage qui vient d’être réalisé, des charges de chantier supérieures aux charges d’exploitation prévues. De cette mise en charge inadaptée et prématurée peuvent résulter des désordres irrémédiables.

Critères de tassements admissibles

Quels sont les déformations absolues et différentielles  acceptables par le système de stockage afin d’assurer son fonctionnement ?

Études géotechniques

Pour un dimensionnement conforme, il est indispensable de connaître :  la faisabilité d’un dallage sur terre-plein, les aléas géotechniques, l’évaluation des tassements, la nécessité d’une amélioration de sol, la conception de la plateforme et la coupe de sol.

Risque sismique

Appliquée obligatoirement à partir du 1er janvier 2014, la nouvelle réglementation parasismique Eurocode 8 va impacter la conception de la super structure et du dallage. Selon l’implantation de votre projet, le type de sol, la catégorie d’importance du bâtiment, les exigences sont (seront) différentes. Votre projet est-il concerné ?

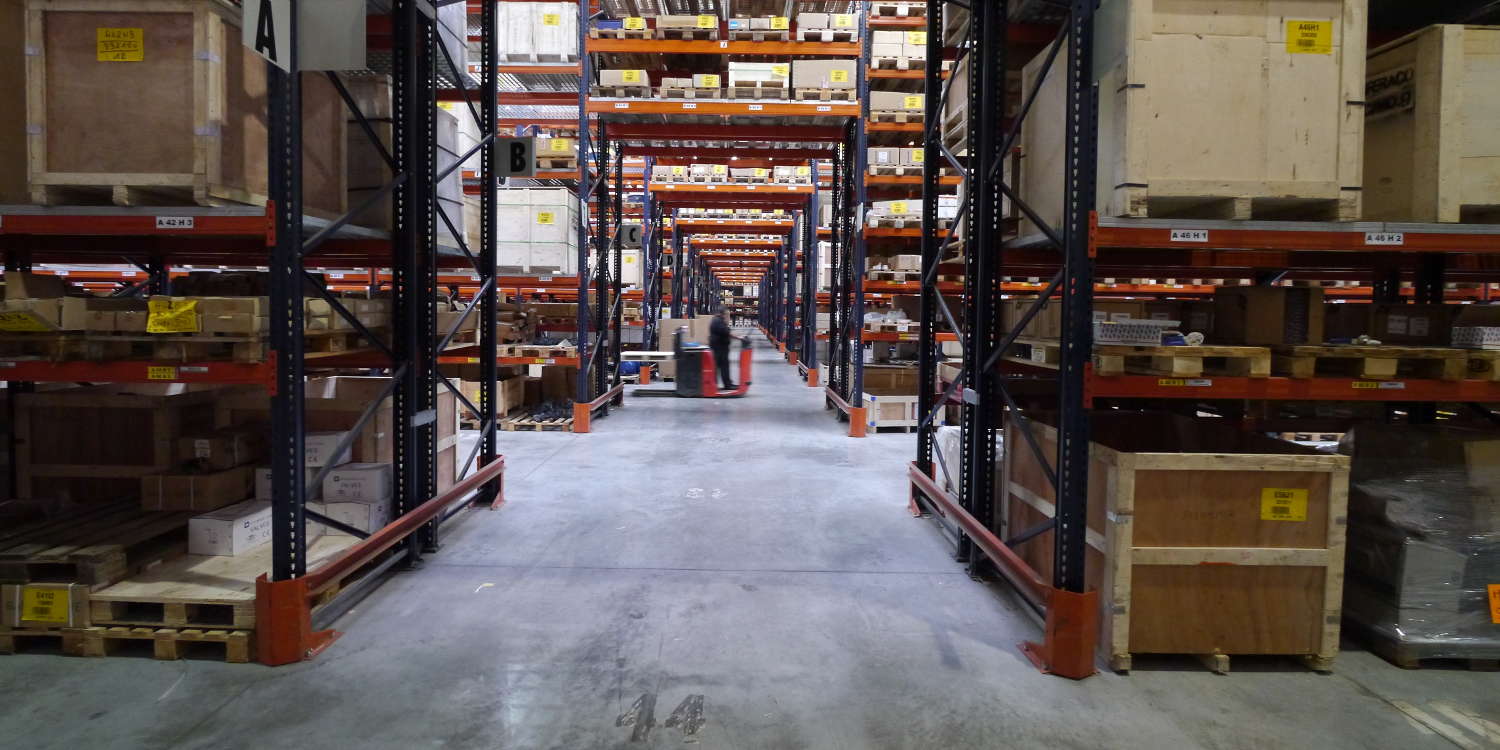

Systèmes de stockage

Quel est le type de stockage : Stockage de masse, rayonnage latéral, à accumulation ou dynamique, picking, cantilever, plateforme, stockage grande hauteur, palettiers mobiles ou transstockeur ?

Type de trafic

Quel est le type de chariot : Transpalette, gerbeur, frontal, rétractable, tracteur, tri-directionnel, préparateur de commande ? Filoguidé ou non ?

Annexe B du DTU 13.3 à remplir

Le DTU 13.3 et son Annexe B définissent des caractéristiques à prendre par défaut pour dimensionner  un dallage. L’Annexe B est le support à la réflexion concernant les contraintes d’exploitation.

Télécharger l’Annexe B du DTU 13.3

Carnet de détails

Les plans de détails permettront de caractériser, de localiser et de traiter des points singuliers.

Missions géotechniques

Réalisée en phase d’avant-projet, la mission d’ingénierie géotechnique G2 AVP permet la prise de connaissance des risques géotechniques majeurs lors de l’étude. Elle doit être suivie d’une mission géotechnique de projet G2 PRO pour définir la conception de l’ouvrage. Les ouvrages complexes de fondation, et par principe tous les renforcements de sol, nécessiteront quant à eux une mission de suivi G4.

Plan de stockage

Le plan de stockage permettra de positionner les joints et d’optimiser le dimensionnement du dallage.

T° d’exploitation

Le gradient thermique entre la réalisation et l’utilisation est un des facteurs de la conception.

• DTU 21 : Exécution des ouvrages en béton

• NF P 11-213 (DTU 13.3) : Conception, calculs et exécution
  • Partie 1 : cahier des clauses techniques des dallages à usage industriel ou assimilés
  • Partie 2 : cahier des clauses techniques des dallages à usage autre qu’industriel ou assimilés
  • Partie 3 : cahier des clauses techniques des dallages de maisons individuelles
  • Partie 4 : cahier des clauses spéciales

• NF P 94-500 : Missions d’ingénierie géotechnique

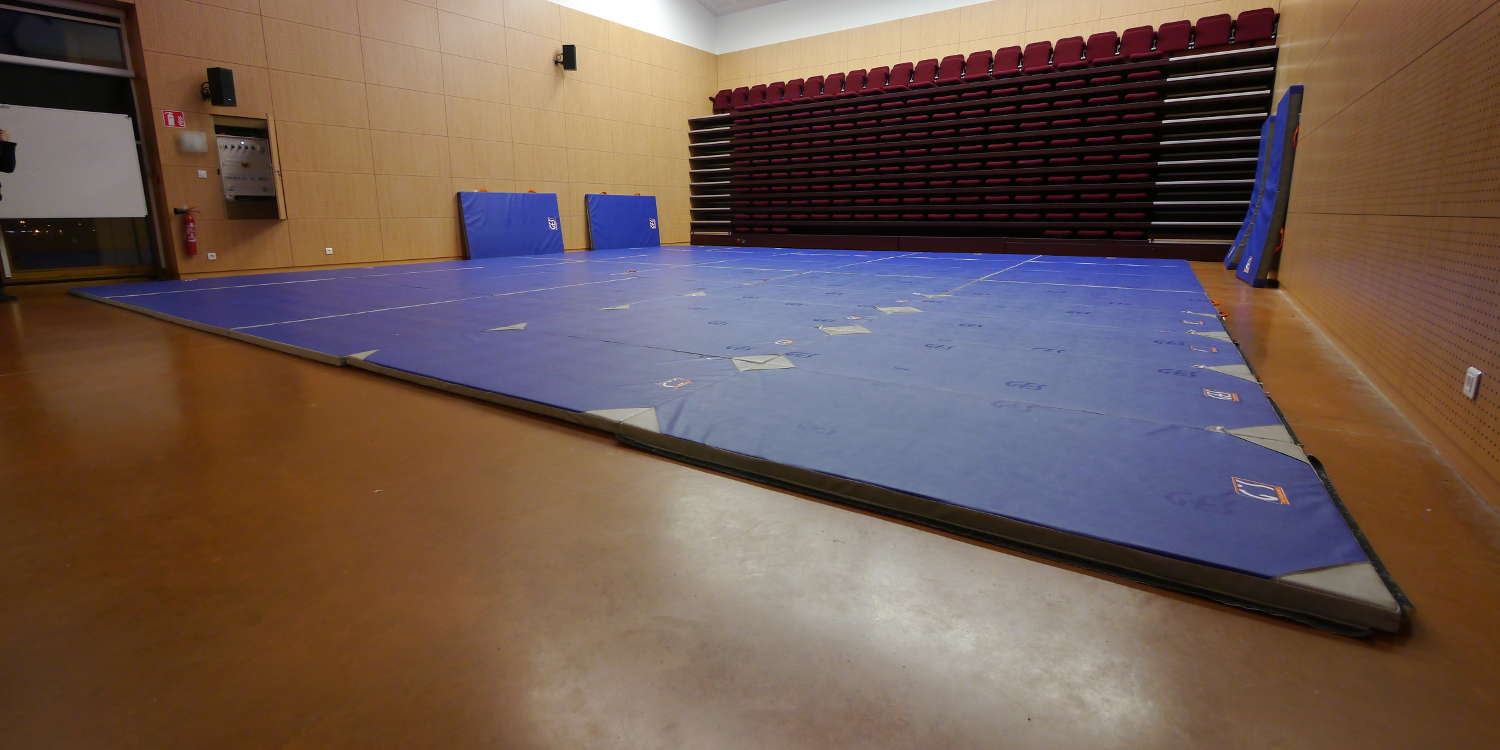

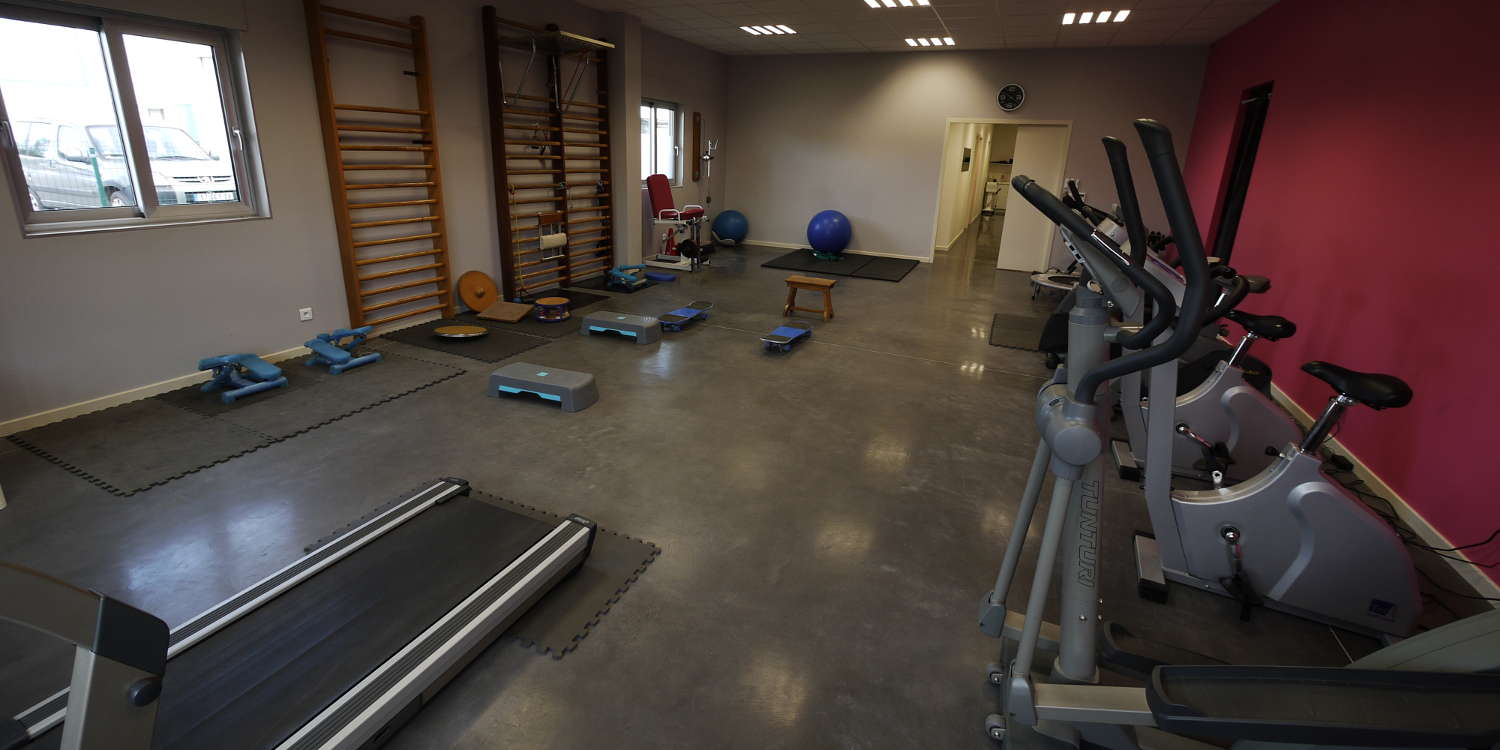

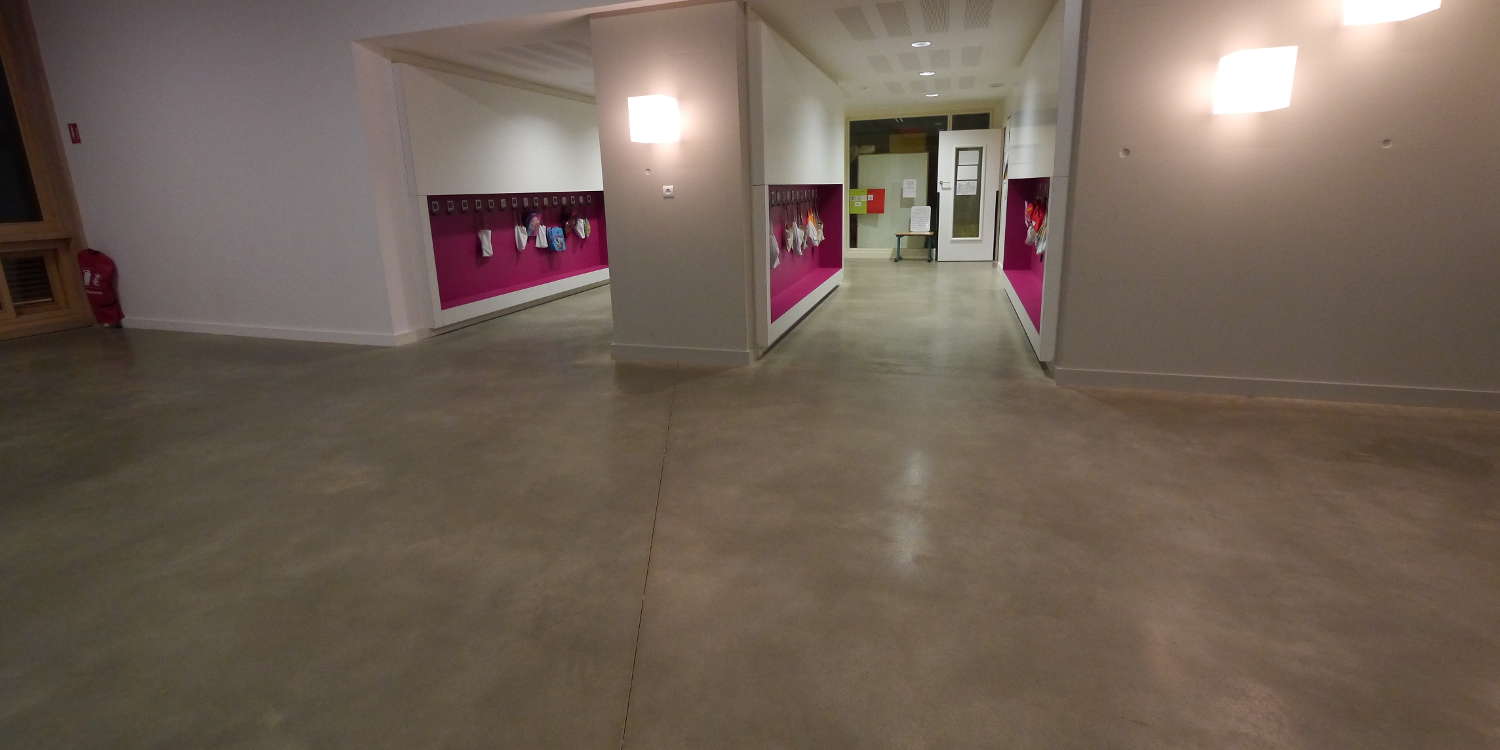

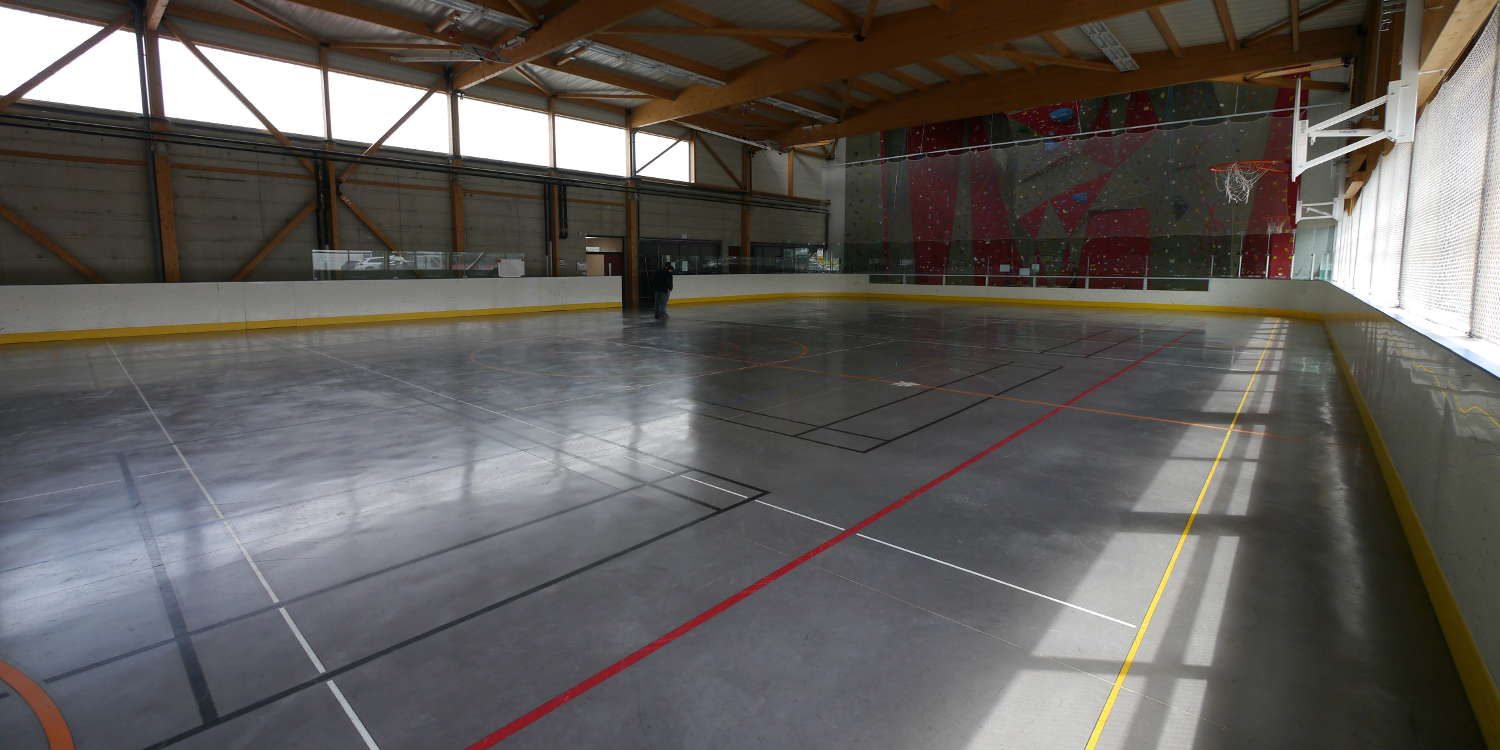

Étude spécifique de dimensionnement avec prise en compte des caractéristiques géotechniques du sol

L’étude spécifique de dimensionnement réalisée par notre bureau d’étude interne à partir des caractéristiques géotechniques du sol, va permettre de confronter l’optimum technique avec l’optimum économique pour vous proposer la solution la plus adaptée à votre projet.

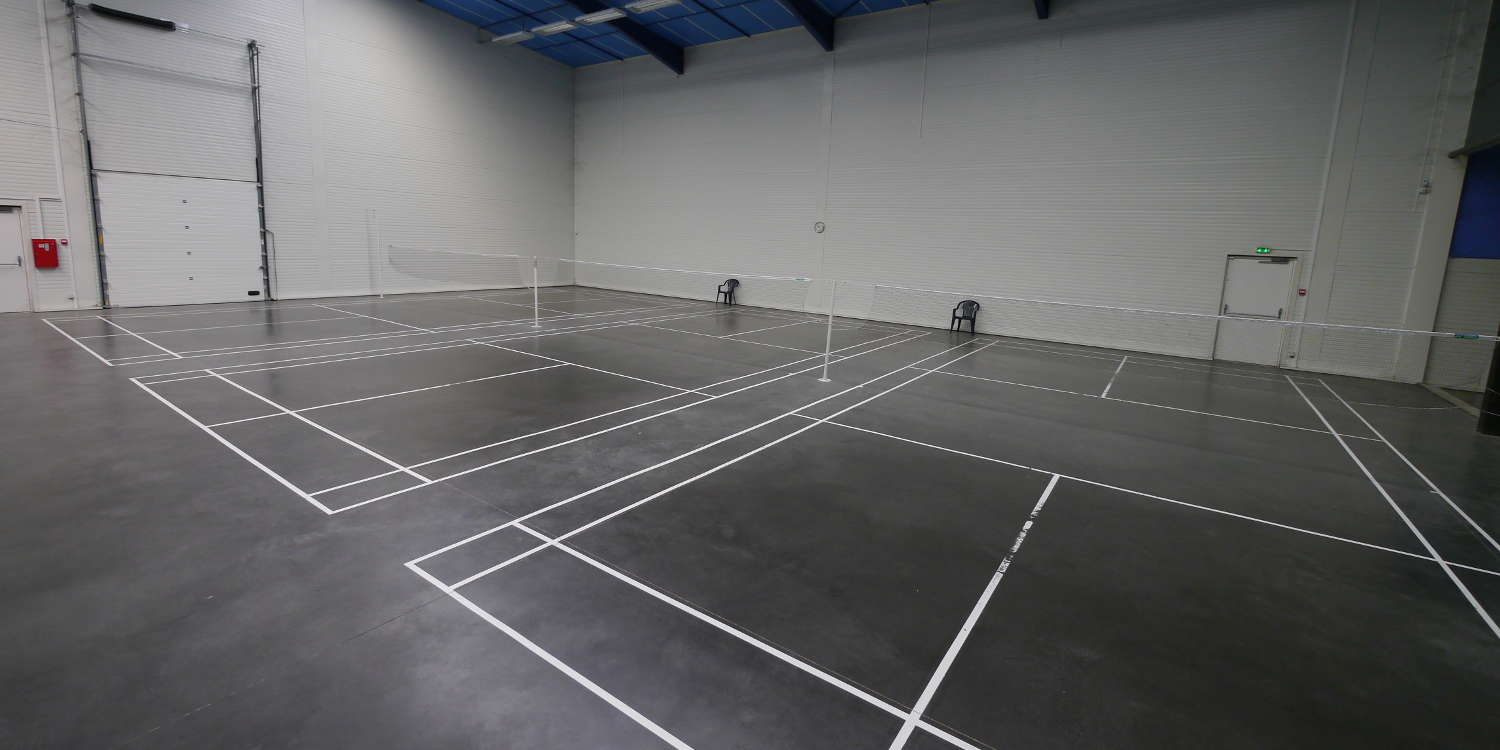

Béton armé. Respect de la norme de support de revêtement des sols sportifs

Quel que soit le type de revêtement, le dimensionnement du support d’un sol sportif doit se faire en dallage armé suivant la norme NF P 90-202.

Entretien / Maintenance Annexe E du DTU 13.3

Un dallage est un ouvrage soumis à la fatigue à l’usure. Il doit faire l’objet de la part du maître d’ouvrage d’une maintenance régulière. Les principales opérations de maintenance sont décrites dans l’Annexe E du DTU 13.3.

Planéité

La mise en place de revêtements sportifs, quels qu’ils soient (sol PVC, plancher bois,..),  impose des tolérances de planéité particulières du support. Le maintien de cette planéité dans le temps ne peut être garanti que par la réalisation d’un béton armé comme l’exige la norme NF P 90-202 support de revêtement de sols sportifs.

Charges de chantier

L’installation de gradins, par exemple, peut conduire à faire circuler sur le dallage qui vient d’être réalisé, des charges de chantier supérieures aux charges d’exploitation prévues (type nacelle, poids lourds, grue de levage). De cette mise en charge inadaptée et prématurée peuvent résulter des désordres irrémédiables.

Études géotechniques

Pour un dimensionnement conforme, il est indispensable de connaître : la faisabilité d’un dallage sur terre-plein, les aléas géotechniques, l’évaluation des tassements, la nécessité d’une amélioration de sol, la conception de la plateforme et la coupe de sol.

Risque sismique

Appliquée obligatoirement à partir du 1er janvier 2014, la nouvelle réglementation parasismique Eurocode 8 va impacter la conception de la super structure et du dallage. Selon l’implantation de votre projet, le type de sol, la catégorie d’importance du bâtiment, les exigences sont (seront) différentes. Votre projet est-il concerné ?

Annexe B du DTU 13.3 à remplir

Le DTU 13.3 et son Annexe B définissent des caractéristiques à prendre par défaut pour dimensionner  un dallage. L’Annexe B est le support de réflexion pour les contraintes d’exploitation.

Télécharger l’Annexe B du DTU 13.3

Carnet de détails

Les plans de détails permettront de caractériser, de localiser et de traiter des points singuliers.

Implantation des réservations

Un plan d’implantation des réservations devra être fourni avant la réalisation du dallage.

Missions Géotechniques

Réalisée en phase d’avant-projet, la mission d’ingénierie géotechnique G2 AVP permet la prise de connaissance des risques géotechniques majeurs lors de l’étude. Elle doit être suivie d’une mission géotechnique de projet G2 PRO pour définir la conception de l’ouvrage. Les ouvrages complexes de fondation, et par principe tous les renforcements de sol, nécessiteront quant à eux une mission de suivi G4.

Qualifications 2153

La complexité de certains ouvrages nécessite le soutien et les conseils d’une entreprise qualifiée pour élaborer les caractéristiques du dallage. Les critères d’obtention de la qualification 2153 permettent de s’assurer de ces compétences.

Télécharger le descriptif du champ d’application des qualifications

• DTU 21 : Exécution des ouvrages en béton

• DTU 53.2: Revêtements de sol PVC collés

• NF P 11-213 (DTU 13.3) : Conception, calculs et exécution
  • Partie 1 : cahier des clauses techniques des dallages à usage industriel ou assimilés
  • Partie 2 : cahier des clauses techniques des dallages à usage autre qu’industriel ou assimilés
  • Partie 3 : cahier des clauses techniques des dallages de maisons individuelles
  • Partie 4 : cahier des clauses spéciales

• NF P 90-202 : Supports de revêtements des sols sportifs

• NF P 94-500 : Missions d’ingénierie géotechnique

Entretien / Maintenance Annexe E du DTU 13.3

Un dallage est un ouvrage soumis à la fatigue à l’usure. Il doit faire l’objet de la part du maître d’ouvrage d’une maintenance régulière. Les principales opérations de maintenance sont décrites dans l’Annexe E du DTU 13.3.

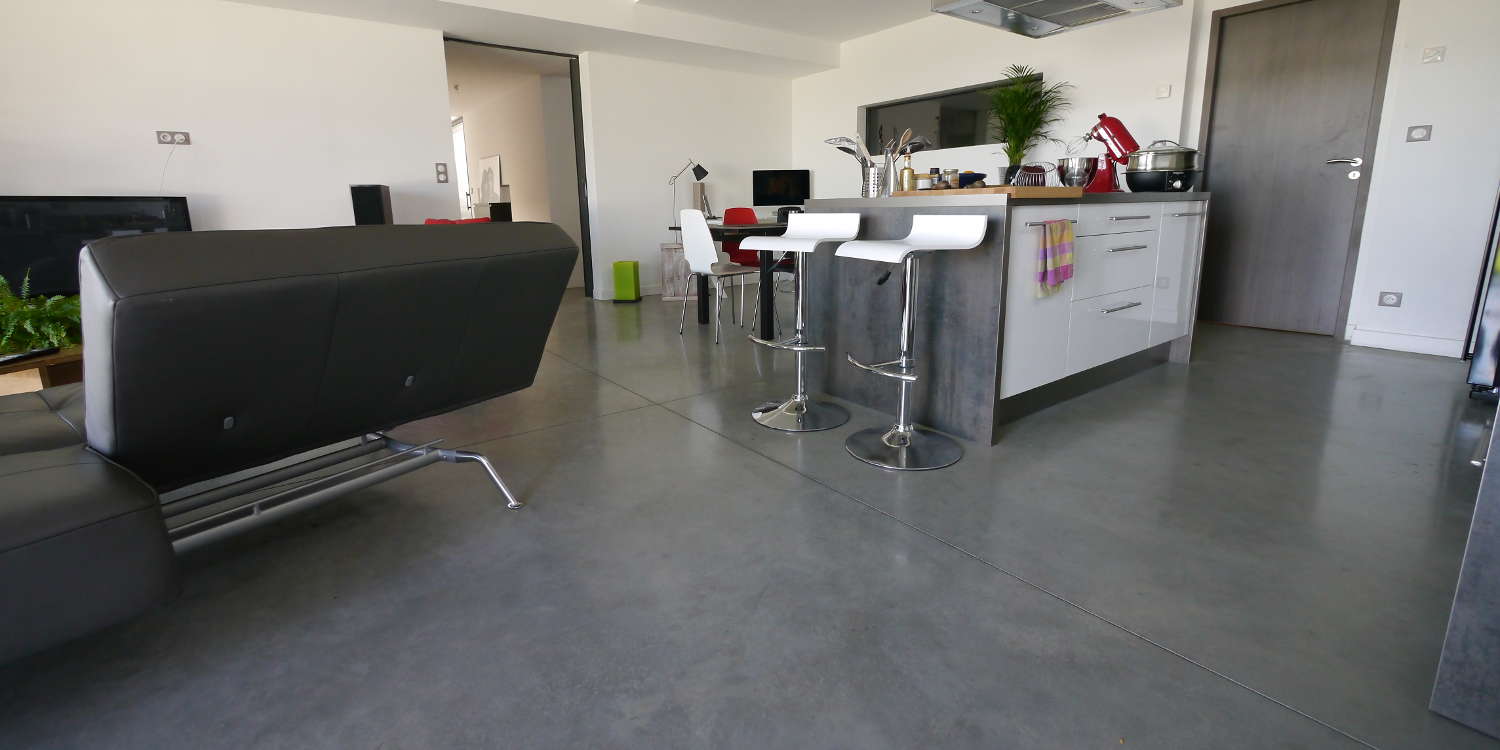

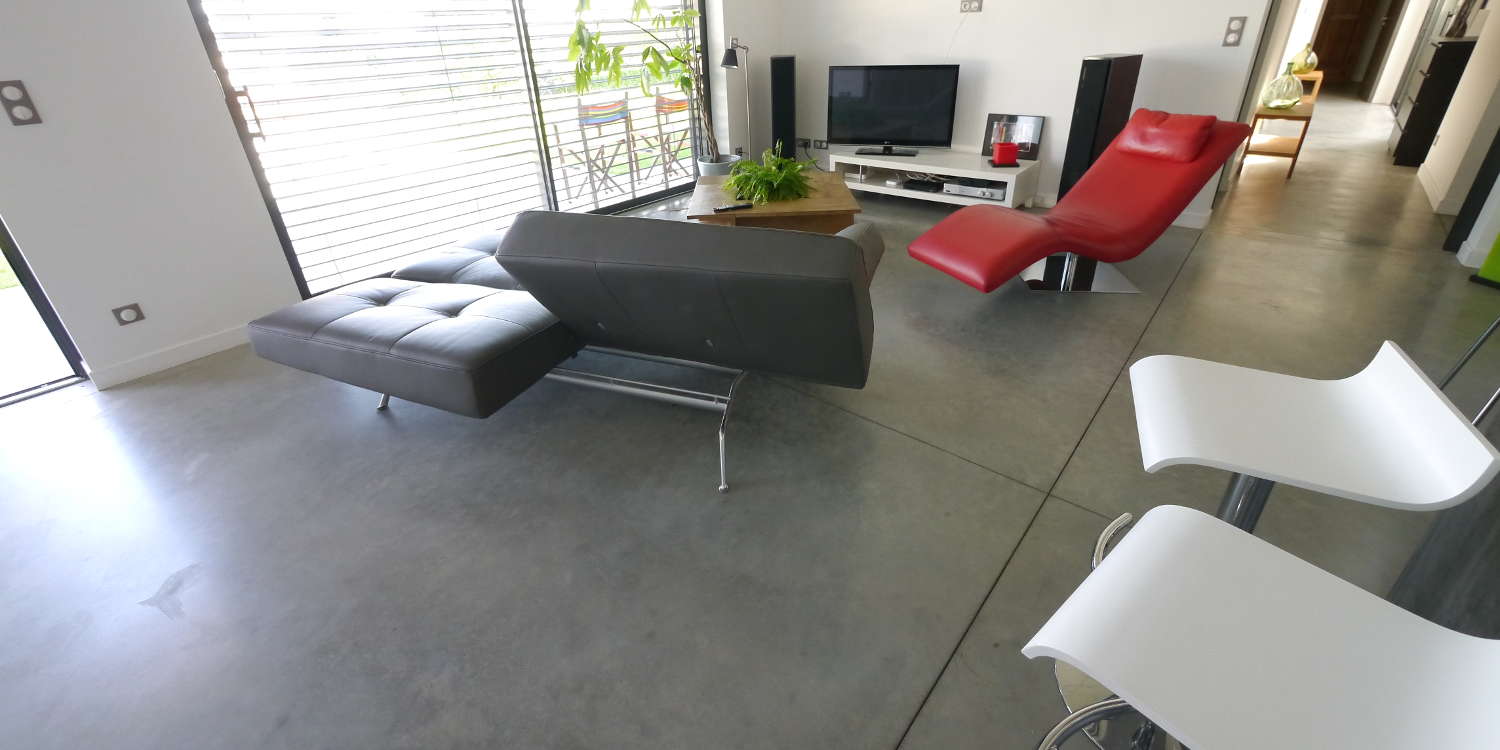

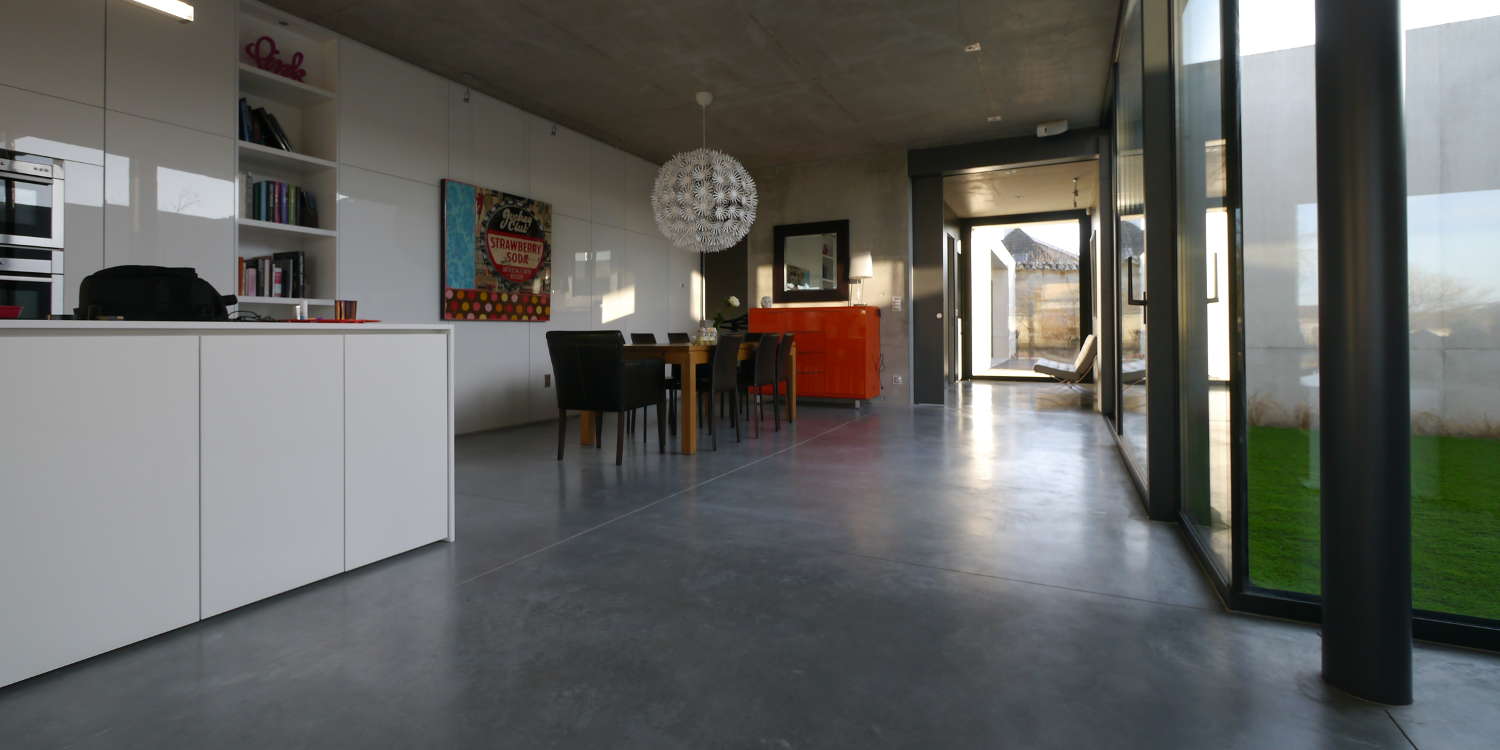

Esthétique

Le dallage d’une habitation contribue à l’esthétique et au visuel de la maison.

Support de revêtements

Le dallage peut être, dans certains cas, le support  d’un revêtement (carrelage collé ou scellé, PVC collé,…).

Dallage chauffant

Pour des questions de confort des occupants, un réseau chauffant peut être incorporé au dallage. Votre habitation est-elle concernée?

Études géotechniques

Pour un dimensionnement conforme, il est indispensable de connaître :  la faisabilité d’un dallage sur terre-plein, les aléas géotechniques, l’évaluation des tassements, la nécessité d’une amélioration de sol, la conception de la plateforme et la coupe de sol.

Revêtement du support

Quel type de revêtement est préconisé sur le support: carrelage, sols souples PVC, plancher,…?

Mission Géotechnique G2 AVP

Réalisée en phase d’avant-projet, la mission d’ingénierie géotechnique G2 AVP permet la prise de connaissance des risques géotechniques majeurs lors de l’étude.

Qualification 2151

La qualification 2151 est la qualification minimum exigible pour réaliser ce type de dallage.

Télécharger le descriptif du champ d’application des qualifications

• DTU 21 : Exécution des ouvrages en béton

• DTU 26-2 : Chapes et dalles à base de liants hydrauliques

• NF P 11-213 (DTU 13.3) : Conception, calculs et exécution
  • Partie 1 : cahier des clauses techniques des dallages à usage industriel ou assimilés
  • Partie 2 : cahier des clauses techniques des dallages à usage autre qu’industriel ou assimilés
  • Partie 3 : cahier des clauses techniques des dallages de maisons individuelles
  • Partie 4 : cahier des clauses spéciales

• NF P 94-500 : Missions d’ingénierie géotechnique

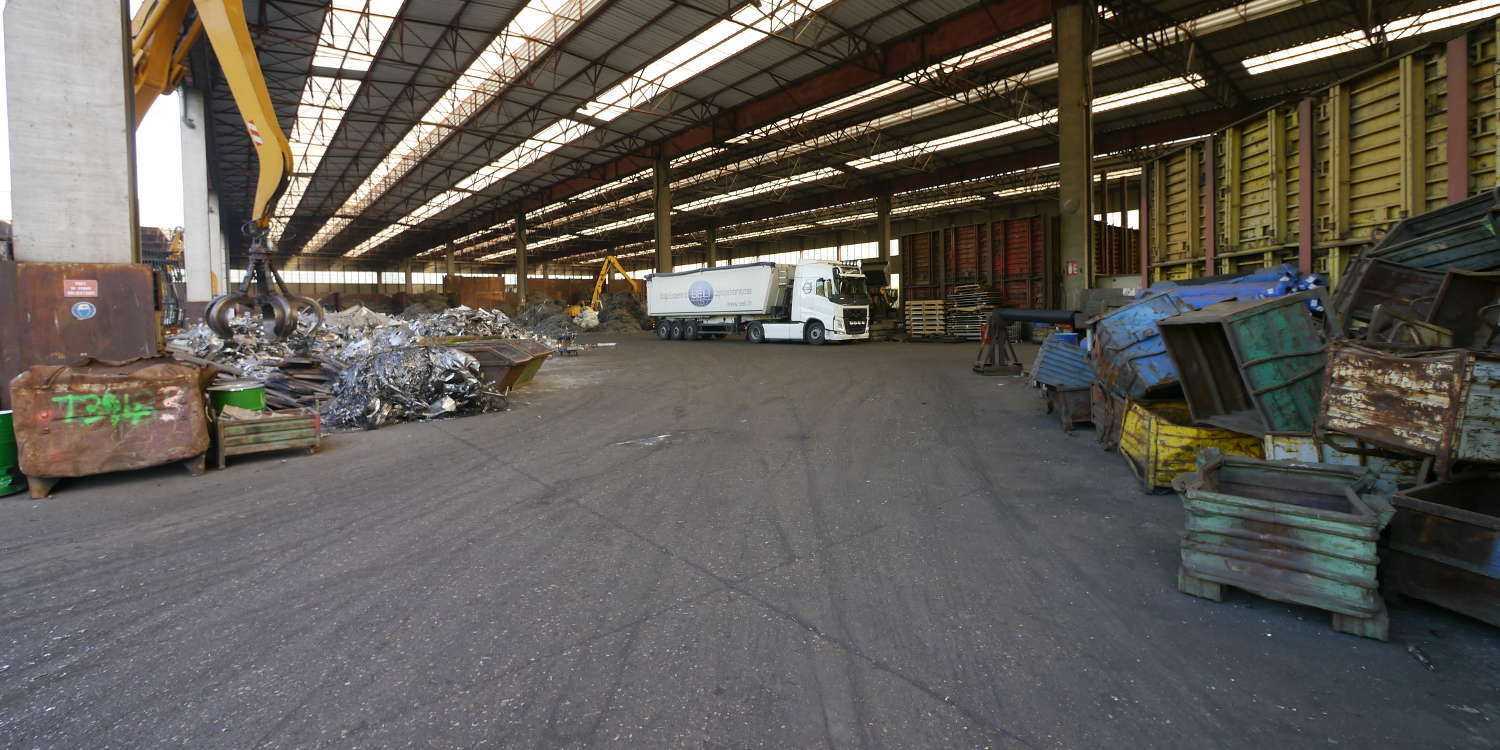

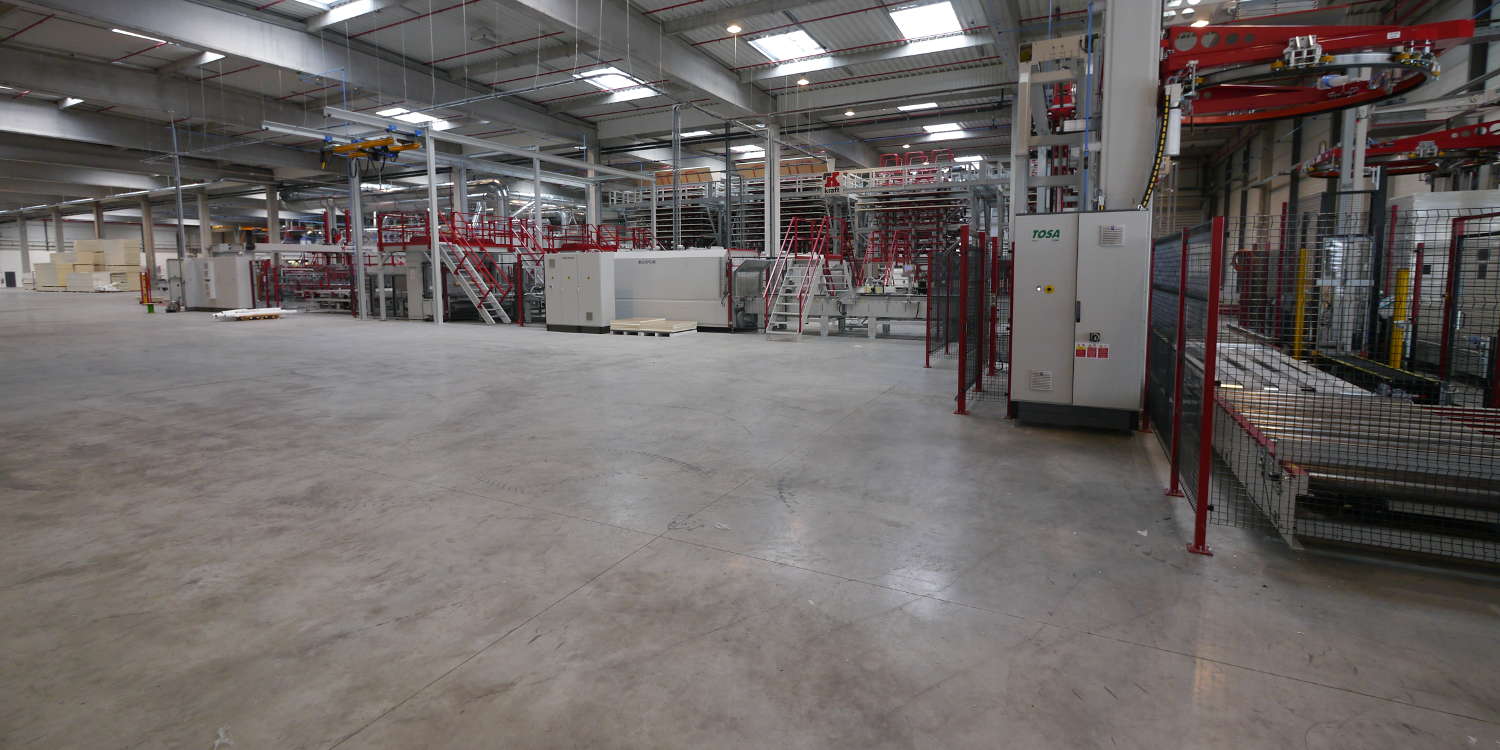

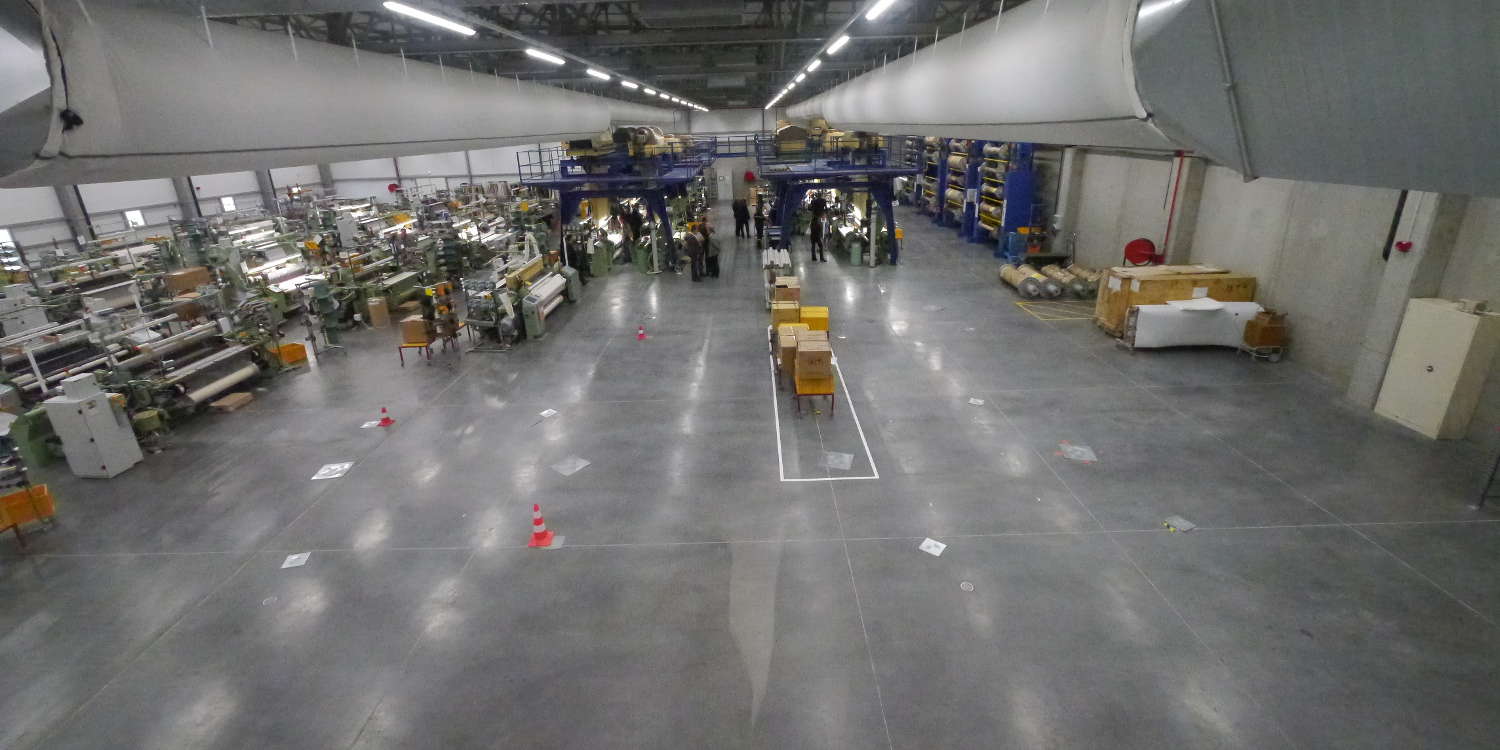

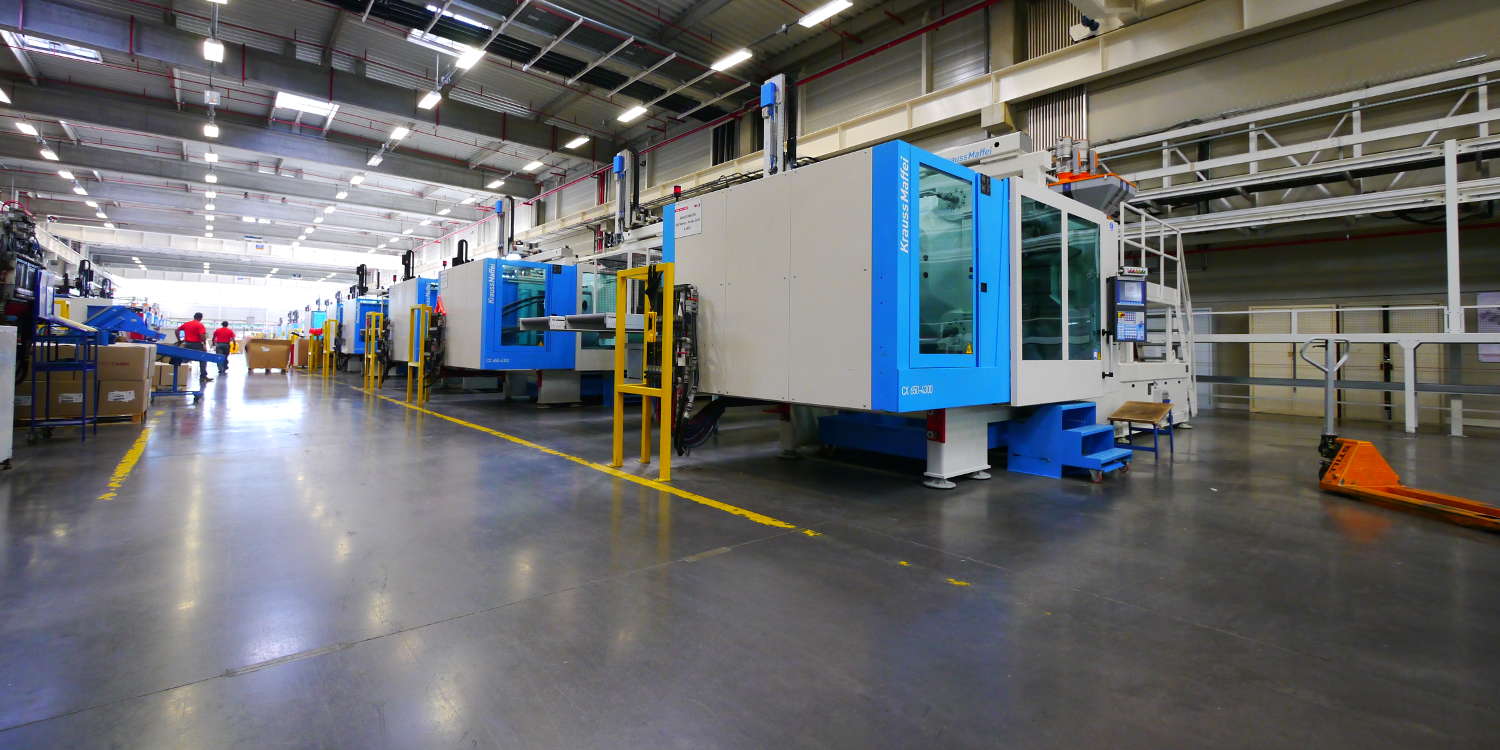

Étude spécifique de dimensionnement avec prise en compte des caractéristiques géotechniques du sol

L’étude spécifique de dimensionnement réalisée par notre bureau d’étude interne à partir des caractéristiques géotechniques du sol, va permettre de confronter l’optimum technique avec l’optimum économique pour vous proposer la solution la plus adaptée à votre projet.

Charges

En fonction du type de trafic et d’utilisation par l’exploitant, différentes couches d’usure peuvent être préconisées pour adapter le dallage à cette contrainte.

Entretien / Maintenance Annexe E du DTU 13.3

Un dallage est un ouvrage soumis à la fatigue à l’usure. Il doit faire l’objet de la part du maître d’ouvrage d’une maintenance régulière. Les principales opérations de maintenance sont décrites dans l’Annexe E du DTU 13.3.

Adaptation au process

Le dallage, dans un bâtiment industriel, doit être considéré comme un outil de production car il est le support de l’activité en interaction avec le process.

Gradient thermique

Selon le type de production industrielle, certaines parties du bâtiment peuvent se trouver en extérieur, abritées ou non du soleil. Le dallage doit prendre en compte ces changements de conditions météorologiques.

Résistance à l’usure

La résistance à l’usure est  la clé de voûte de la durabilité d’un dallage. Des solutions existent pour chaque utilisation (trafic de poids lourds, chariot élévateur à bandages durs, stockage de bois, de plaques métalliques, de containers…).

Résistance aux agressions chimiques

Le dallage doit pouvoir résister aux substances chimiques avec lesquelles il est au contact.

Sécurité

De nombreux critères sont à prendre en compte pour veiller à la sécurité des biens et des personnes : la glissance, la planéité, la dissipation électrique et  la réflexion lumineuse, entre autres, vont apporter confort et sécurité aux utilisateurs. Un dallage bien étudié permettra également de limiter les risques de troubles musculo- squelettiques.

Charges de chantier

L’installation de machines ou la pose d’un process complexe peuvent conduire à faire circuler sur le dallage qui vient d’être réalisé, des charges de chantier supérieures aux charges d’exploitation prévues (type nacelle, poids lourds, grue de levage). De cette mise en charge inadaptée et prématurée peuvent résulter des désordres irrémédiables.

Critères de tassements admissibles

Quelles sont les déformations absolues et différentielles acceptables par les machines et le process afin d’assurer son fonctionnement ?

Études géotechniques

Pour un dimensionnement conforme, il est indispensable de connaître :  la faisabilité d’un dallage sur terre-plein, les aléas géotechniques, l’évaluation des tassements, la nécessité d’une amélioration de sol, la conception de la plateforme et la coupe de sol.

Risque sismique

Appliquée obligatoirement à partir du 1er janvier 2014, la nouvelle réglementation parasismique Eurocode 8 va impacter la conception de la super structure et du dallage. Selon l’implantation de votre projet, le type de sol, la catégorie d’importance du bâtiment, les exigences sont (seront) différentes. Votre projet est-il concerné?

Type de trafic

Quel type de chariot va circuler sur le dallage et avec quel type de bandages: durs, pneumatiques? Y aura-t-il présence de poids lourds ?

Annexe B du DTU 13.3 à remplir

Le DTU 13.3 et son Annexe B définissent des caractéristiques à prendre par défaut pour dimensionner  un dallage. L’Annexe B est le support à la réflexion concernant les contraintes d’exploitation.

Télécharger l’Annexe B du DTU 13.3

Carnet de détails

Les plans de détails permettront de caractériser, de localiser et de traiter des points singuliers.

Contraintes liées au process

Le Maître d’Ouvrage doit préciser si des exigences particulières sont nécessaires pour la mise en place de son process et des machines: tolérances de planéité, de déformation et d’épaisseur de dallage pour le chevillage de poteaux

Missions Géotechniques

Réalisée en phase d’avant-projet, la mission d’ingénierie géotechnique G2 AVP permet la prise de connaissance des risques géotechniques majeurs lors de l’étude. Elle doit être suivie d’une mission géotechnique de projet G2 pour définir la conception de l’ouvrage. Les ouvrages complexes de fondation, et par principe tous les renforcements de sol, nécessiteront quant à eux une mission de suivi G4.

Plan des génies civils, implantation des machines

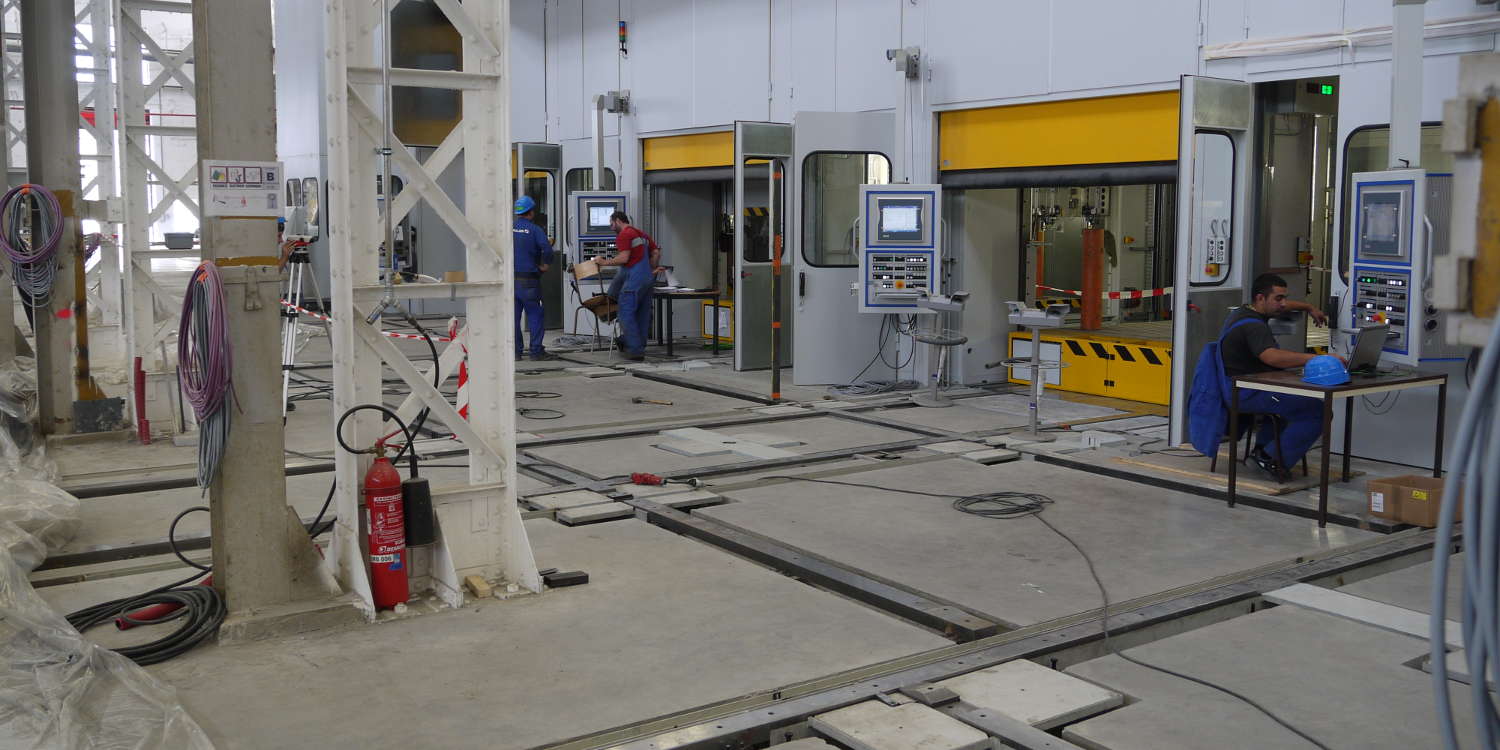

Le dallage et les génies civils sont réalisés en fonction du type et de l’implantation des machines. Un plan de fondations représentant les zones en dallage et les zones sur massifs doit être établi.

Qualification 2153

La complexité de certains ouvrages nécessite le soutien et les conseils d’une entreprise qualifiée pour élaborer les caractéristiques du dallage. Les critères d’obtention de la qualification 2153 permettent de s’assurer de ces compétences.

Télécharger le descriptif du champ d’application des qualifications

T° d’exploitation

Le gradient thermique entre la réalisation et l’utilisation est un des facteurs de la conception. Les températures d’ambiance ainsi que les écarts de température doivent être définis.

• DTU 21 : Exécution des ouvrages en béton

• NF P 11-213 (DTU 13.3) : Conception, calculs et exécution
  • Partie 1 : cahier des clauses techniques des dallages à usage industriel ou assimilés
  • Partie 2 : cahier des clauses techniques des dallages à usage autre qu’industriel ou assimilés
  • Partie 3 : cahier des clauses techniques des dallages de maisons individuelles
  • Partie 4 : cahier des clauses spéciales

• NF P 94-500 : Missions d’ingénierie géotechnique

Étude spécifique de dimensionnement avec prise en compte des caractéristiques géotechniques du sol

L’étude spécifique de dimensionnement réalisée par notre bureau d’étude interne à partir des caractéristiques géotechniques du sol, va permettre de confronter l’optimum technique avec l’optimum économique pour vous proposer la solution la plus adaptée à votre projet.

Dallage armé

La mise en place d’un revêtement adhérent (résine ou carrelage collé) impose la réalisation d’un dallage armé. La mise en place d’un réseau chauffant incorporé au dallage également.

Entretien / Maintenance Annexe E du DTU 13.3

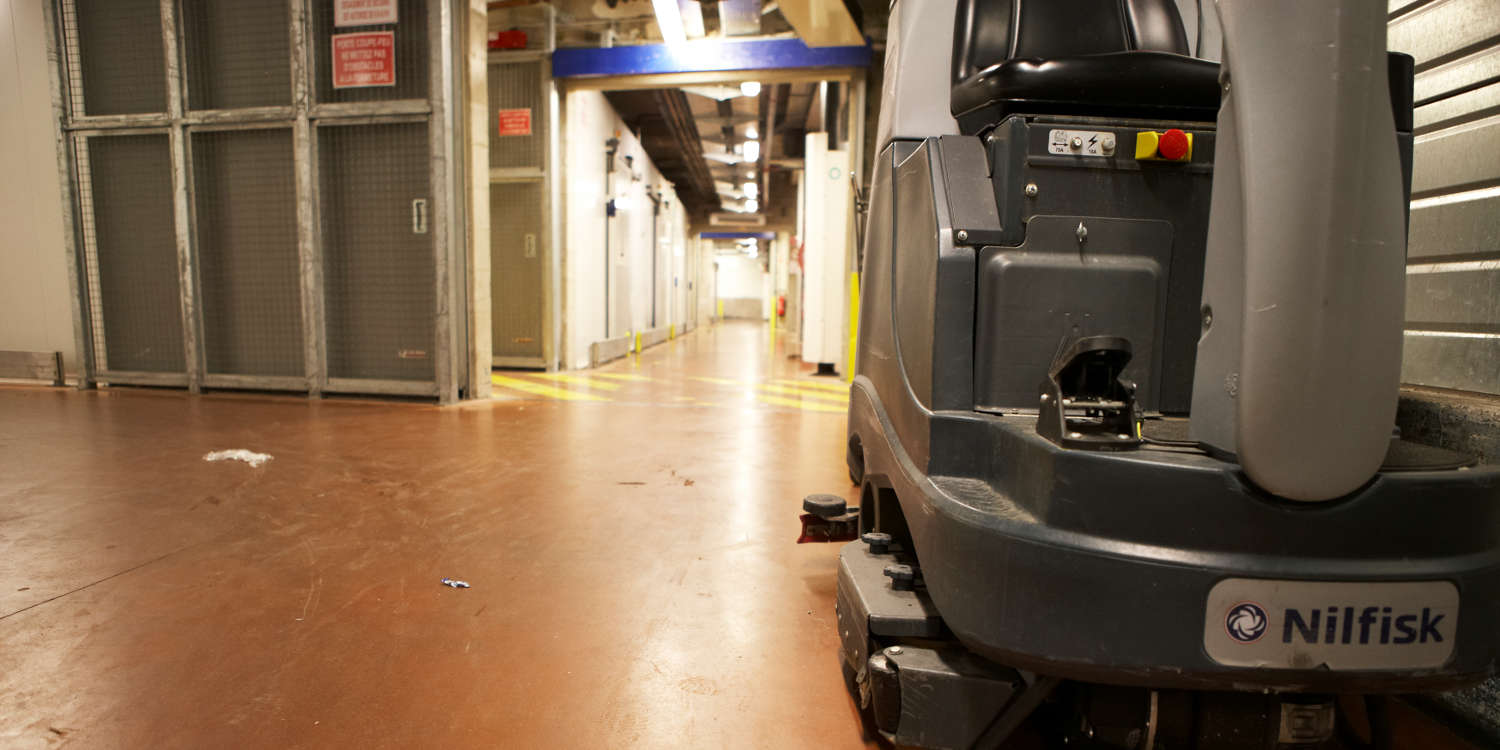

Un dallage est un ouvrage soumis à la fatigue à l’usure. Il doit faire l’objet de la part du maître d’ouvrage d’une maintenance régulière. Les principales opérations de maintenance sont décrites dans l’Annexe E du DTU 13.3.

Esthétique

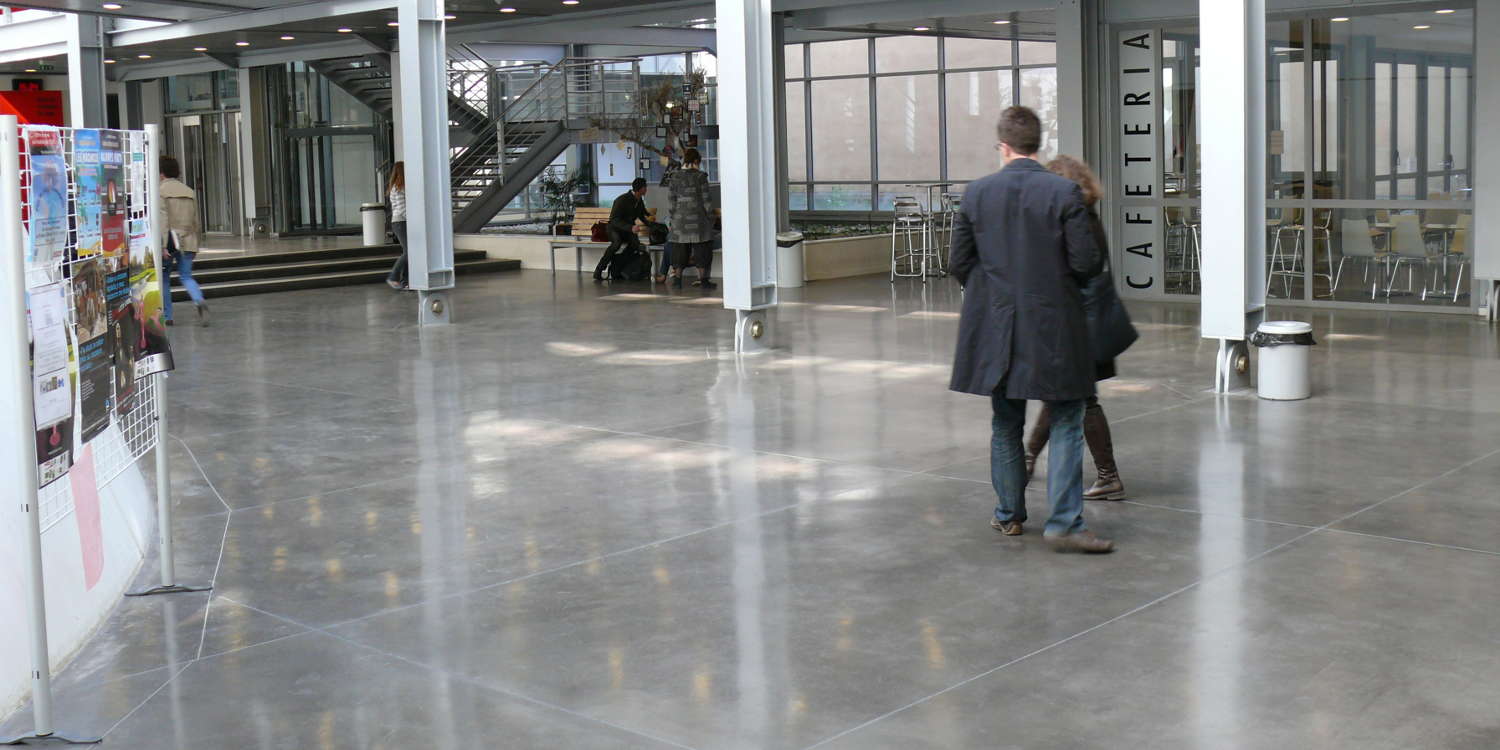

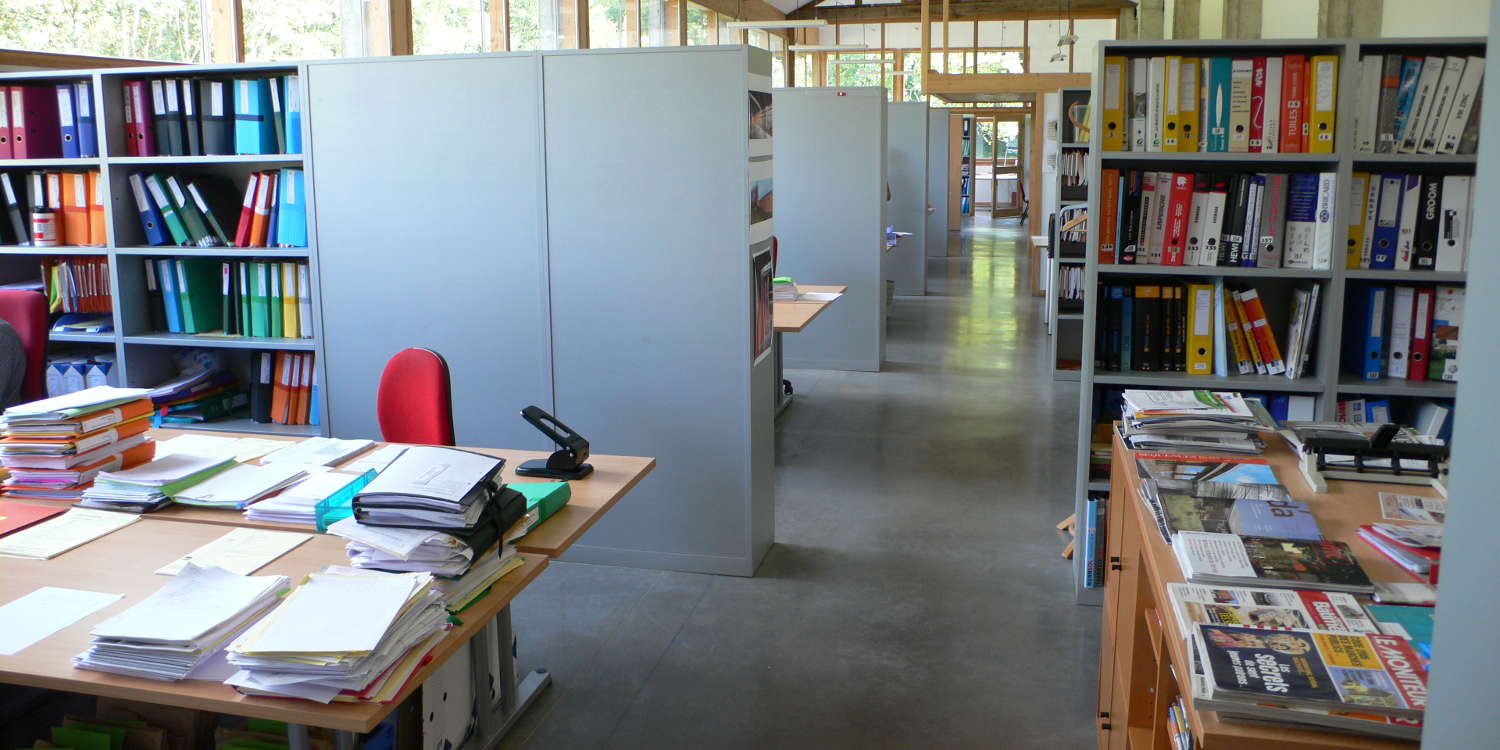

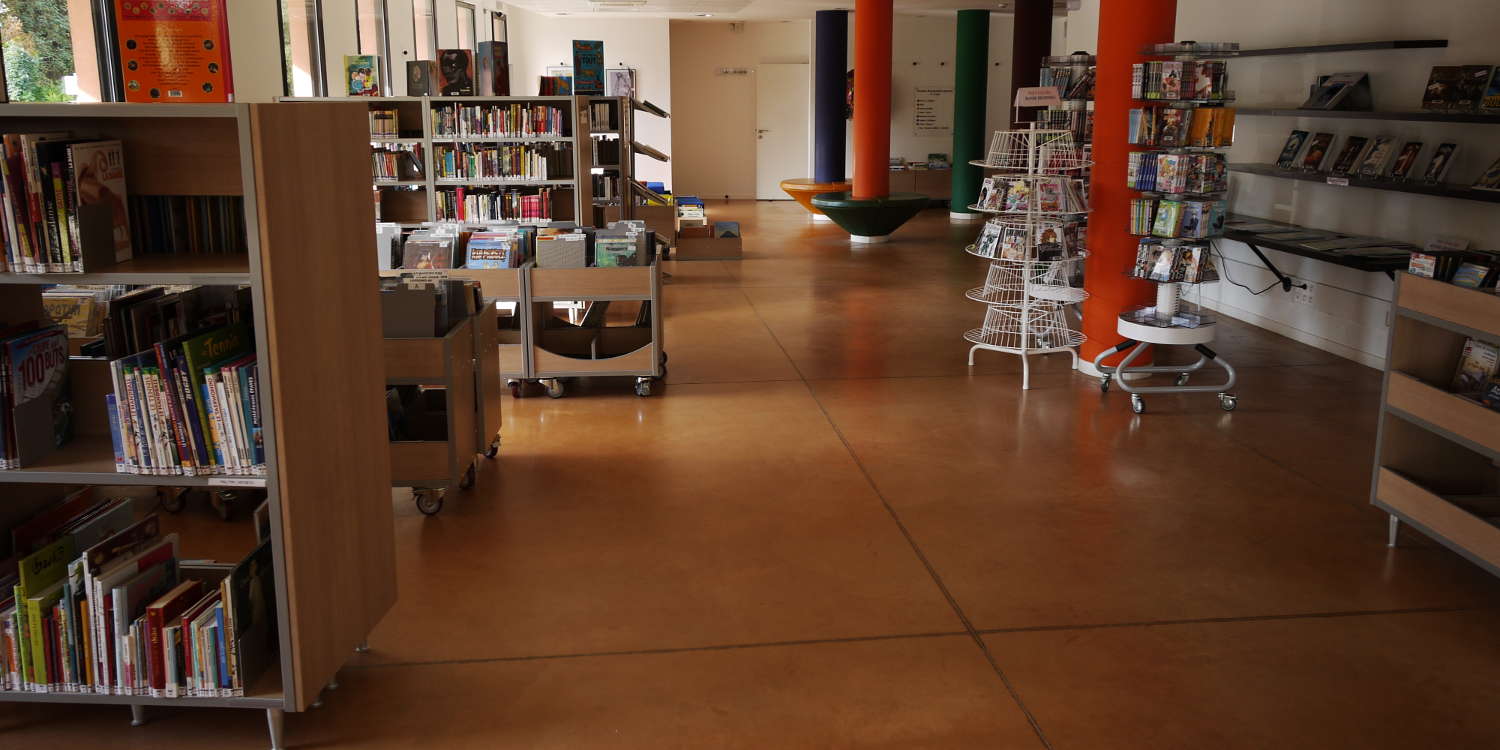

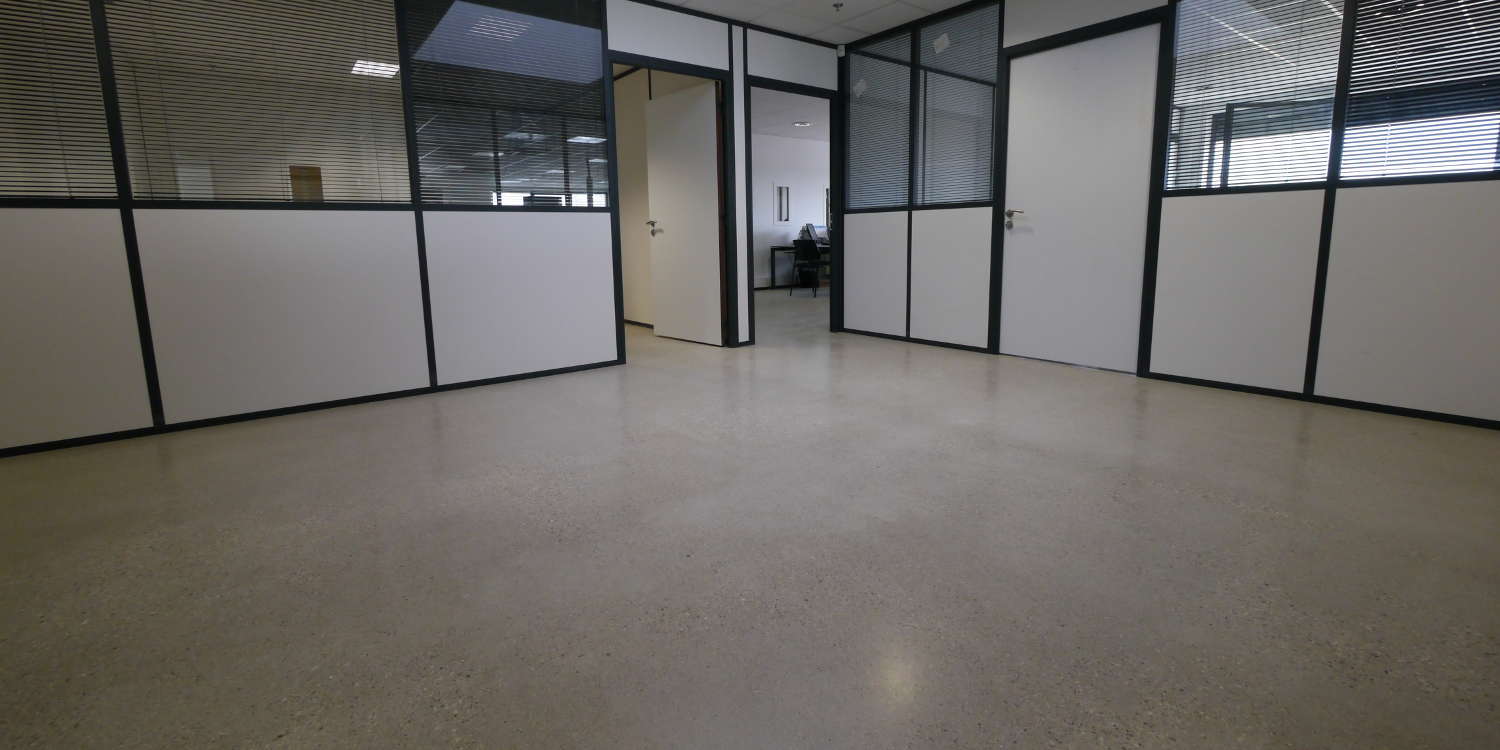

Les locaux tertiaires, scolaires, salles d’exposition, salles de spectacles sont des lieux principalement piétons. Ainsi  le dallage contribue à l’esthétique et au visuel du bâtiment.

Support de revêtements

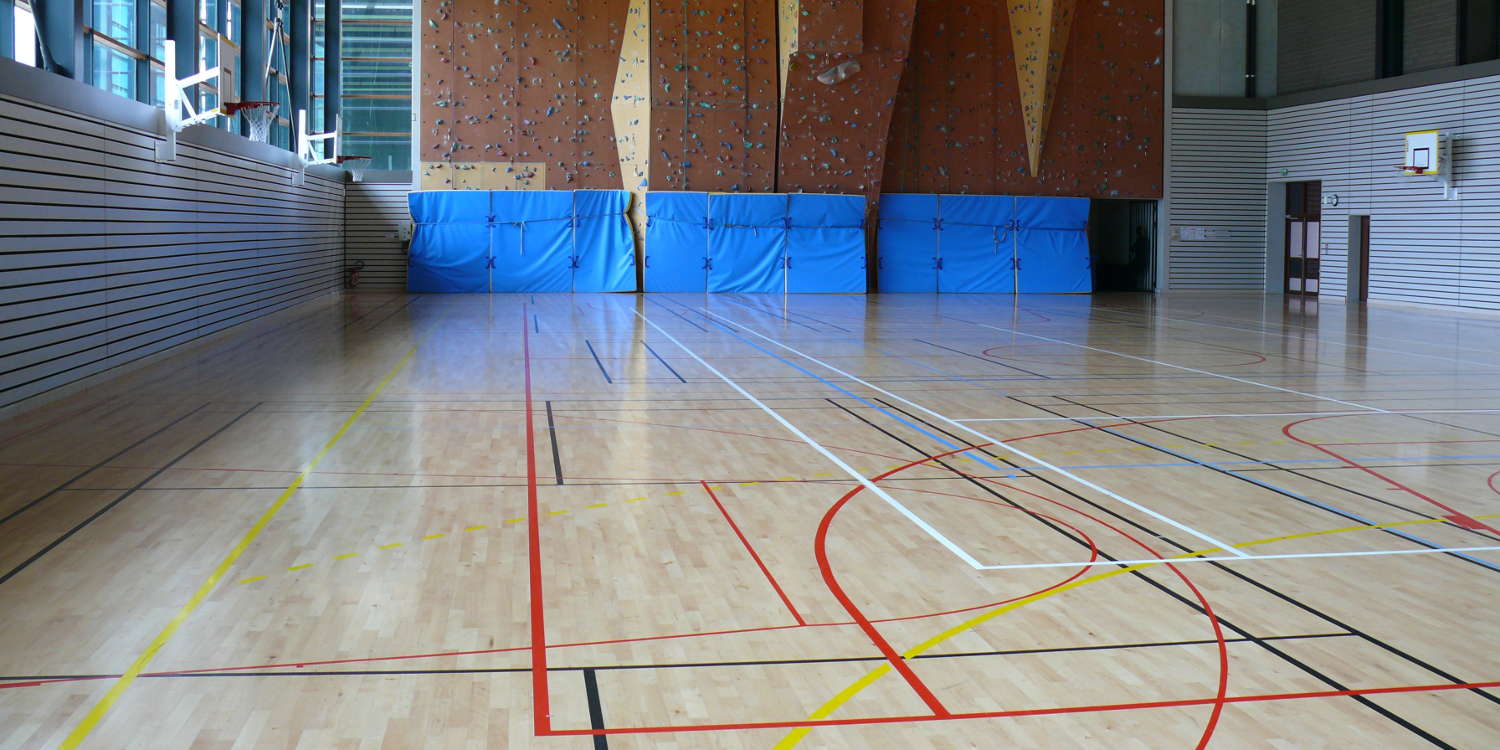

Le dallage peut être, dans certains cas, le support  d’un revêtement (carrelage collé ou scellé, PVC collé,…).

Charges de chantier

Le phasage du projet peut conduire à faire circuler sur le dallage qui vient d’être réalisé, des charges de chantier supérieures aux charges d’exploitation prévues (type nacelle, poids lourds, grue de levage). De cette mise en charge inadaptée et prématurée peuvent résulter des désordres irrémédiables.

Dallage chauffant

Pour des questions de confort des usagers, il peut être incorporé au dallage un réseau chauffant. Votre bâtiment est-il concerné ?

Études géotechniques

Pour un dimensionnement conforme, il est indispensable de connaître :  la faisabilité d’un dallage sur terre-plein, les aléas géotechniques, l’évaluation des tassements, la nécessité d’une amélioration de sol, la conception de la plateforme et la coupe de sol.

Revêtement du support

Quel type de revêtement est préconisé sur le support: carrelage, sols souples PVC, plancher,…?

Risque sismique

Appliquée obligatoirement à partir du 1er janvier 2014, la nouvelle réglementation parasismique Eurocode 8 va impacter la conception de la super structure et du dallage. Selon l’implantation de votre projet, le type de sol, la catégorie d’importance du bâtiment, les exigences sont (seront) différentes. Votre projet est-il concerné ?

RT 2012

Depuis le 01 janvier 2013, tous les bâtiments neufs du secteur tertiaire sont concernés par la norme thermique RT2012. Le dallage peut ainsi être réalisé sur un isolant préconisé par un BET thermique.

Annexe B du DTU 13.3 à remplir

Le DTU 13.3 et son Annexe B définissent des caractéristiques à prendre par défaut pour dimensionner  un dallage. L’Annexe B est le support à la réflexion concernant les contraintes d’exploitation.

Télécharger l’Annexe B du DTU 13.3

Carnet de détails

Les plans de détails permettront de caractériser, de localiser et de traiter des points singuliers.

Missions Géotechniques

Réalisée en phase d’avant-projet, la mission d’ingénierie géotechnique G2 AVP permet la prise de connaissance des risques géotechniques majeurs lors de l’étude. Elle doit être suivie d’une mission géotechnique de projet G2 PRO pour définir la conception de l’ouvrage. Les ouvrages complexes de fondation, et par principe tous les renforcements de sol, nécessiteront quant à eux une mission de suivi G4.

Qualification 2153

La complexité de certains ouvrages nécessite le soutien et les conseils d’une entreprise qualifiée pour élaborer les caractéristiques du dallage. Les critères d’obtention de la qualification 2153 permettent de s’assurer de ces compétences.

Télécharger le descriptif du champ d’application des qualifications

• DTU 21 : Exécution des ouvrages en béton

• NF P 11-213 (DTU 13.3) : Conception, calculs et exécution
  • Partie 1 : cahier des clauses techniques des dallages à usage industriel ou assimilés
  • Partie 2 : cahier des clauses techniques des dallages à usage autre qu’industriel ou assimilés
  • Partie 3 : cahier des clauses techniques des dallages de maisons individuelles
  • Partie 4 : cahier des clauses spéciales

• NF P 94-500 : Missions d’ingénierie géotechnique
